پیچ 8.8 چیست؟
یکی از پرکاربردترین و مهمترین پیچها، پیچ 8.8 است. افرادی که در صنعت فولاد و یا ساختمانسازی مشغول به کار هستند با پیچ و مهره سروکار دارند. در واقع در این دو صنعت، پیچ و مهره به عنوان یک وسیله اصلی کاربرد دارد.
پیچها در گریدها و انواع مختلف وجود دارند. در صورتی که با ویژگی انواع پیچ ها آشنایی داشته باشیم، میتوانیم مقرون به صرفهترین پیچ را خریداری کنیم و هزینهها را کاهش دهیم. از سمتی با انتخاب یک پیچ مناسب، ایمنی را بالا بردهایم. اگر قصد دارید پیچ و مهره بخرید و برای کسب اطلاعات به اینترنت سر زدهاید، توصیه میکنیم تا پایان مطلب با ما همراه باشید.
معرفی پیچ 8.8
اگر سابقه فعالیت در صنعت ساختمانسازی داشته باشید، حتماً نام پیچ خشکه 8.8 به گوشتان خورده است. نام گذاری این پیچ از ویژگی بارز آن، یعنی استحکام کششی بالا نشأت میگیرد. از اصلی ترین روشهای اتصال دو قطعه، جوش، لحیم و پرچ، پیچ و مهره است.
جنس پیچ 8.8، فولاد است و در واقع جزو فولادهای پرکربن محسوب میشود؛ یعنی درصد کربن در آلیاژ آن، بیشتر از 60 درصد میباشد. کربن موجود در این پیچ، از پیچ آهن 5.6 بیشتر است. با توجه به درصد فولاد در این پیچ و مقاومت فولاد، میزان استحکام پیچ به طرز قابل توجهی بالا است. پیچهای گالوانیزه معمولاً به رنگ سیاه در بازار موجود هستند.
این پیچها بهخودیخود در برابر رطوبت و شرایط محیطی خورنده، استقامت چندانی ندارد، بنابراین به صورت پیچهای 8.8 گالوانیزه شده سرد و گرم موجود هستند. از آنجایی که هم قیمت مناسب دارد و هم استحکام بسیار بالا دارد، معروفترین و پرکاربردترین پیچ در صنعت را، پیچ 8.8 گالوانیزه دانستهاند.
استاندارد پیچ 8.8
همانطور که مطلع هستید، از ابزارهایی مانند پیچ در سراسر جهان استفاده میشود و به کشور خاصی محدود نیست. برای اینکه از هر گونه اشتباه و ابهام جلوگیری شود، برای هر کدام از پیچها، استانداری خاص تعلق گرفته است. (نمایشگر فاکتورهای خاص در یک قطعه را استاندارد آن قطعه می گویند.)
برای مثال: استانداردی که به صورت بینالمللی مورد تأیید تمامی مراجع در زمینه پیچ و مهره است، استاندارد DIN میباشد. اگر در مورد DIN چیزی نمیدانید باید بگوییم که مخفف کلمه Deutsches Institut für Normung، به معنای موسسه استانداردسازی آلمان است.
این موسسه طیف کاملی از استانداردها را شامل میشود و تمامی استانداردهای آن از نظر مهندسان سراسر دنیا مورد تأیید است. در صورتی که نیاز به پیچ دارید، در دنیای پیچها باید پیچ مورد نیاز و متناسب با کارتان را انتخاب کنید؛ مثلاً پیچی که برای ساختن یک صندلی نیاز دارید با پیچی که برای ساختن اسکلت فلزی نیاز است، کاملاً متفاوت میباشد. هم از نظر استحکام، هم کیفیت، هم آلیاژ مورد استفاده در آن و هم از نظر قیمت.
اما اگر بخواهید در هزینهها صرفهجویی کنید و طبق نیازتان، پیچ خریداری کنید، حتماً باید با استاندارد های پیچ آشنا باشید. ویژگیها و خواص پیچ 8.8 را نیز از طریق استاندارد DIN931 میتوان بررسی کرد. پیچهای 8.8 گالوانیزه از نظر استاندارد به گرید 5 در دستگاه آمریکایی نزدیک است.
شاید این مقاله به درد شما بخورد: استاندارد DIN پیچ و مهره چیست؟
برخی از این استانداردها عبارتاند از:
- استاندارد پیچ و مهرههای سر عدسی: DIN 603
- استاندارد مهرههای ششگوش با فلنج: DIN 6923
- استاندارد واشرهای مورد استفاده در سازههای چوبی: DIN 440
- استاندارد پیچهای چشمی: DIN 444
- استاندارد پیچهای چشمی برای اهداف بالا بردن: DIN 580
- استاندارد واشر خورشیدی دندانهدار: DIN 6797
- استاندارد پینهای مارپیچی نوع عادی: DIN 7343
- استاندارد پینهای مارپیچی نوع سنگین: DIN 7344
- استاندارد واشر ساده برای پیچ و مهره با بست سنگین: DIN 7349
- استاندارد حلقه مهروموم: DIN 7603
گرید 8.8 در پیچ، نماد چیست؟
شاید زمانی که کلمه پیچ 8.8 را شنیدید، برایتان سؤال ایجاد شد که گرید 8.8 یا شماره 8.8 در پیچ، نماد چیست؟ طبق استاندارد آلمانی، پیچها، کلاسها و گریدهای مختلفی دارند. معروفترین گرید ها در موسسه DIN شامل موارد زیر است:
- 3.6
- 4.6
- 4.8
- 5.6
- 5.8
- 6.8
- 7.8
- 8.8
- 9.8
- 10.9
- 12.9
شاید این مقاله به درد شما بخورد: گرید یا کلاس پیچ چیست؟
پس متوجه شدید که گرید هر پیچ، یک عدد اعشاری است و از دو بخش تشکیل شده است:
عددی که در سمت چپ اعشار قرار دارد، حداکثر استحکام کششی یا استحکام کششی نهایی (Strength) را نشان میدهد. استحکام پیچها را با مگاپاسکال (Mega Pascal) نشان میدهند؛ بنابراین استحکام کششی پیچ خشکه 8.8، 800 مگاپاسکال است.
عددی که در سمت راست اعشار قرار دارد، حداکثر مقاومت پیچ را نشان میدهد؛ بنابراین در پیچ خشکه 8.8، پیچ در 80 درصد استحکام کششی خود، شروع به تسلیم شدن می کند.
مثال: درصورتیکه 640 مگاپاسکال نیرو به پیچ وارد شود، پیچ تغییر شکل داده و خم میشود و در نهایت، در 800 مگا پاسکال متلاشی شده و سازه فرو میریزد. این پیچ، توانایی تحمل وزنی معادل با ۸۰ کیلوگرم را دارند که حاصل ضرب عدد صحیح آنها در عدد ۱۰ است.
اینجا است که اهمیت محاسبات تعیین میشود. مهندسان ابتدا نیروهای وارده را محاسبه میکنند، سپس از روی کلاس یا گرید طبق استانداردها، پیچ مورد نظرشان را انتخاب میکنند.
البته توجه داشته باشید که استحکام کششی، خاصیت ماده است و ربطی به ابعاد پیچ ندارد. به طور مثال مقاومت کششی یک پیچ با قطر 4 میلیمتر برابر با یک پیچ با قطر 20 میلیمتر است؛ اما پیچ با قطر بزرگتر بار بیشتری تحمل میکند.

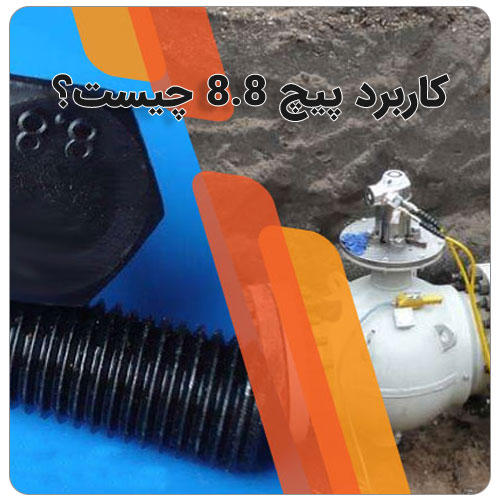

کاربردهای پیچ 8.8
پیچ خشکه 8.8 گالوانیزه در سازهها و صنایع مختلف به دلیل سختی قابل قبول کاربرد فراوان دارد، اما به دلیل ضعف در برابر عوامل خورنده، نمیتواند جایگزین پیچهای استیل و تیتانیوم شود. با کاربردهای پیچ 8.8 در ادامه آشنا شوید:
- در پروژههای سنگین که نیروهای اعمالی به سازه بسیار زیاد است و در صورت شکست سازه، خسارات احتمالی بسیار زیاد و جبرانناپذیر خواهد بود، از پیچهای بزرگ و مستحکمی مثل پیچ خشکه 8.8 استفاده می شود.
- کاربردهای مختلف صنعتی مانند پردازش نفت و گاز، مبدلهای حرارتی، نیروگاهها، تجهیزات تصفیه آب، کندانسورها، تجهیزات شیمیایی، صنایع کاغذ و خمیر کاغذ
- سازههایی با اسکلت فلزی
- موتور خودرو
- ریل قطارهای تندرو
- تونلها
- پلها
قسمتهای مختلف پیچ 8.8
پیچها از قسمتهای مختلفی ساخته شدهاند و البته که همه پیچها، قسمتهای یکسانی دارند. قسمتهای مختلف پیچ خشکه 8.8 عبارت است از:
- گل پیچ (Head)
- شعاع پیچ (Radius)
- بدنه اصلی (Shank)
- طول اسمی (Nominal Length)
- انتها (Runout)
- مهره (Nut)
- رزوه پیچ (Thread)
- طول بدنه اصلی (Grip Length)
- طول رزوه (Thread Length)
- گام پیچ (Step Screw)

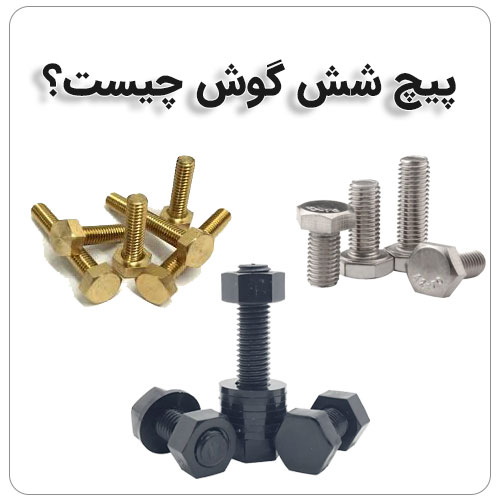

منظور از پیچ ششگوش چیست؟
گاهی اوقات از نام پیچ شش گوش به جای پیچ 8.8 گالوانیزه استفاده میشود. آیا میدانید دلیل این موضوع چیست؟ قسمت نهایی گل پیچ در این پیچ، حالت ششضلعی دارد. به همین دلیل پیچ ششگوش نیز نامیده میشود.
استحکام پیچ 8.8
استحکام پیچها به طور کلی به عوامل مختلفی بستگی دارد:
- سایز هر قسمت
- طول پیچ
- قطر پیچ
- گل پیچ
- طول رزوه
- ماده به کار رفته در تولید پیچ
طول رزوه و گل پیچ، در پیچهای ششضلعی (پیچ خشکه 8.8) برابر است و به همین دلیل استحکام نهایی پیچ، بر اساس مواد اولیه به کار رفته در آن تعیین میشود؛ یعنی هر چقدر کربن به کار رفته در آن بیشتر باشد، استحکام بیشتری دارد.
چرا باید به جای پیج های بزرگتر، پیچ 8.8 را انتخاب کنیم؟
برخی اوقات برای افراد سؤال ایجاد میشود که چرا باید به جای پیج های بزرگتر، پیچ 8.8 را انتخاب کنیم؟ جواب این سؤال را با یک مثال توضیح میدهیم:
فرض کنید بار اعمالی به سازه 595 مگاپاسکال است. با افزودن ضریب اطمینان (Safety Factor)، بهترین گزینه، پیچ گالوانیزه 8.8 است. چرا وقتی میتوان از پیچ قویتری مثل 10.9 یا 12.9 استفاده کرد، از پیچ خشکه 8.8 استفاده کنیم؟
زمانی که از پیچ بزرگتر استفاده میکنید باید از مهره و واشرهای بزرگتری نیز استفاده کنید؛ مثلاً اگر در اسکلت فلزی، 500 پیچ لازم داشته باشید و بخواهید از پیچ 12.9 استفاده کنید، حداقل هزینههای شما 35 درصد افزایش خواهد یافت؛ بنابراین انتخاب عاقلانه، استفاده از پیچ 8.8 است.
مشخصات فنی پیچ 8.8
پیچ 8.8 گالوانیزه به دو صورت تولید می شود:
- ترکیب خالص
- ترکیب ناخالص (افزودنی)
ترکیب خالص:
- دارای 0.25-0.55 کربن
- حداکثر 0.035 درصد فسفر
- حداکثر 0.035 درصد سولفور
ترکیب ناخالص (افزودنی):
- دارای 0.15 الی 0.40 درصد کربن
- حداکثر 0.6 درصد منگنز، کروم یا بروم
بار قابل تحمل یا پروف لود پیچ، بسته به قطر متفاوت خواهد بود؛ اما به طور کلی، دستهبندیها به صورت زیر است:
- قطر کمتر از 16 میلیمتر حداقل 640 N/mm2
- قطر بیشتر از 16 میلیمتر حداقل 660 N/mm2
سختی مرکزی پیچ خشکه 8.8 به صورت زیر است:
- قطر کمتر از 16 میلیمتر 22-32 راکول (250 الی 320 ویکرز)
- قطر بیشتر از 16 میلیمتر 23-34 راکول (225 الی 335 ویکرز)
سختی سطحی: 30 ویکرز بالاتر از سختی مرکزی
تنسایل این پیچها بر اساس قطر به دستههای زیر تقسیمبندی میشود:
- قطر کمتر از 16 میلیمتر حداقل 800 N/mm2
- قطر بیشتر از 16 میلیمتر حداقل 830 N/mm2
سخن پایانی
از آنجایی که این پیچ، کارایی و استحکام بالا دارد، نمیتوانید تعداد زیادی از این پیچ را یک جا خریداری کنید؛ بنابراین باید به یک شرکت تولیدی، سفارش بدهید تا پس از ساخت، آن را تحویل بگیرید؛ اما هنگام خرید به چند نکته توجه داشته باشید تا دچار مشکل نشوید:
- سایز مهره و واشر باید با سایز پیچ همخوانی داشته باشد. این مهمترین نکته در خرید پیچ 8.8 است.
- هنگام سفارش، در مورد درصد کربن آلیاژ و تعداد پیچها به شرکت سازنده تأکید کنید.
- طول گام پیچ گالوانیزه 8.8 از یک میلیمتر تا ۶ میلیمتر متغیر است که طبیعتاً شکل ظاهری پیچ را تغییر داده و روی انتخاب آن تأثیرگذار است.
- با توجه به محلی که به دنبال سفت کردن و اتصال پیچها هستید، تمام رزوه یا نیم رزوه بودن آن مهم است.
