انواع پیچ آلن کدام است؟

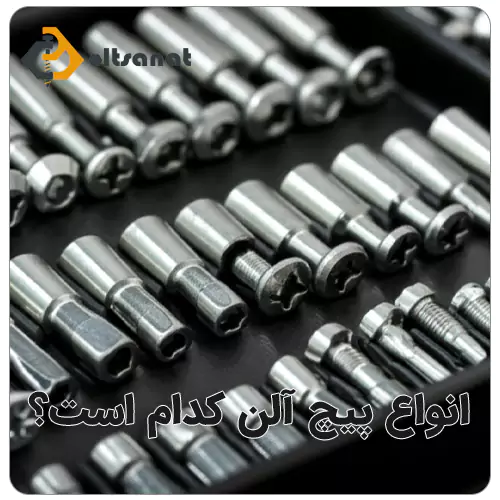

انواع پیچ آلن: راهنمای جامع شناخت، کاربردها و ویژگی‌ها

انواع پیچ آلن شامل سر استوانه ای، خزینه، مغزی، سر قارچی، شولدر و میکرو هستند که هر یک با طراحی خاص خود، راه حل های اتصال منحصر به فردی را برای کاربردهای صنعتی و عمومی ارائه می دهند. در دنیای پیچیده مهندسی و ساخت، انتخاب اتصال دهنده مناسب نقشی حیاتی در دوام و کارایی نهایی یک سازه یا محصول ایفا می کند. پیچ و مهره ها، به عنوان اجزای بنیادین در هر اتصال مکانیکی، نیازمند شناخت دقیق برای به کارگیری صحیح هستند. در میان طیف گسترده ای از اتصال دهنده ها، پیچ آلن به دلیل طراحی منحصر به فرد و قابلیت های برجسته اش، جایگاه ویژه ای در صنایع مختلف پیدا کرده است. از این رو آشنایی با ویژگی ها و توجه به انتخاب درست هنگام خرید پیچ آلن، می تواند کیفیت و استحکام اتصالات را تضمین کند.

در جدول زیر، برخی از ابعاد و مشخصات رایج برای انواع پیچ آلن بر اساس استانداردها آورده شده است. این مقادیر صرفاً جهت آشنایی است و برای طراحی‌های دقیق باید به جداول کامل استاندارد مراجعه کرد:

نوع پیچ آلن	استاندارد مرجع	نمونه مشخصات ابعادی	کاربرد رایج
سر استوانه ای	DIN 912 / ISO 4762	M6 x 20mm (گرید 8.8)	ماشین‌سازی عمومی
سر خزینه	DIN 7991 / ISO 10642	M5 x 15mm (گرید 10.9)	پنل‌ها و سطوح صاف
مغزی (نوک تخت)	DIN 913 / ISO 4026	M4 x 8mm (گرید 45H)	فیکس کردن قطعات روی شفت
سر قارچی	DIN 7380 / ISO 7380	M8 x 25mm (استیل 304)	مبلمان و لوازم خانگی
شولدر	ISO 7379 / DIN 9841	M10 (شولدر) x 40mm	قالب‌سازی و ابزار دقیق

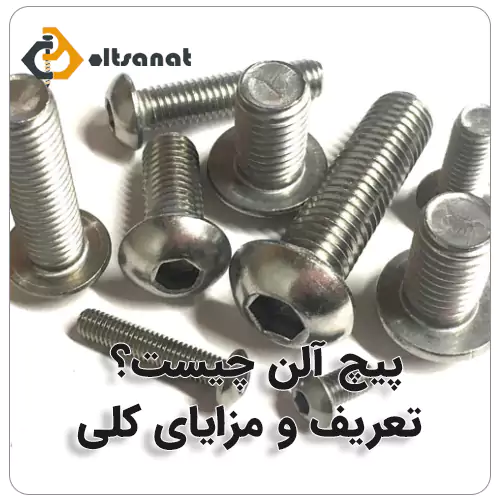

پیچ آلن چیست؟ تعریف و مزایای کلی

پیچ آلن، که در اصطلاح فنی به آن «پیچ سر سوکت» (Socket Head Cap Screw) نیز گفته می‌شود، نوعی اتصال‌دهنده مکانیکی است که با ویژگی بارز خود یعنی حفره شش‌گوش (هگز) در سر پیچ، از سایر پیچ‌ها متمایز می‌شود. این طراحی امکان استفاده از آچار آلن را فراهم می‌آورد که انتقال گشتاور بسیار بالایی را با سهولت و دقت فراهم می‌کند. برخلاف پیچ‌های سر شش گوش معمولی که برای سفت کردن به فضای جانبی بیشتری برای گردش آچار نیاز دارند، پیچ آلن به دلیل درایو داخلی خود، در فضاهای محدود و تنگ کارایی فوق‌العاده‌ای دارد.

مزایای برجسته استفاده از پیچ آلن در کاربردهای مختلف، آن را به انتخابی محبوب در صنعت تبدیل کرده است. یکی از مهم‌ترین این مزایا، اشغال فضای کمتر است. طراحی سر پیچ آلن به گونه‌ای است که می‌تواند به‌صورت هم‌سطح یا حتی فرورفته در قطعه نصب شود که این ویژگی برای پروژه‌هایی با محدودیت فضا یا نیاز به ظاهری آراسته و بدون برآمدگی بسیار مناسب است. علاوه بر این، قابلیت انتقال گشتاور بالا از طریق درایو شش‌گوش داخلی، به ایجاد اتصالاتی بسیار محکم و مقاوم در برابر لرزش و نیروهای برشی کمک می‌کند. این ویژگی، ایمنی و پایداری سازه را به طرز چشمگیری افزایش می‌دهد.

مقایسه پیچ آلن با پیچ شش گوش: کدام یک برای شما مناسب است؟

انتخاب بین پیچ آلن و پیچ شش گوش (هگز) یکی از تصمیمات رایج در طراحی و مونتاژ است که به عوامل مختلفی بستگی دارد. هر دو نوع پیچ برای ایجاد اتصالات محکم به کار می‌روند، اما تفاوت‌های ساختاری و عملکردی مهمی دارند که انتخاب آن‌ها را تحت تأثیر قرار می‌دهد.

تفاوت کلیدی در طراحی سر و درایو آن‌هاست. پیچ‌های شش گوش دارای یک سر شش ضلعی خارجی هستند که با آچارهای رینگی، تخت یا بکس سفت و شل می‌شوند. این طراحی نیازمند فضای کافی در اطراف سر پیچ برای چرخش آچار است. در مقابل، پیچ‌های آلن دارای یک درایو شش‌گوش داخلی هستند که با آچارهای آلن (L-شکل یا T-شکل) کار می‌کنند. این ویژگی به پیچ آلن اجازه می‌دهد تا در فضاهای بسیار محدودتری نصب و سفت شود، زیرا نیازی به فضای جانبی برای آچار نیست و آچار تنها باید به‌صورت عمودی وارد حفره سر پیچ شود.

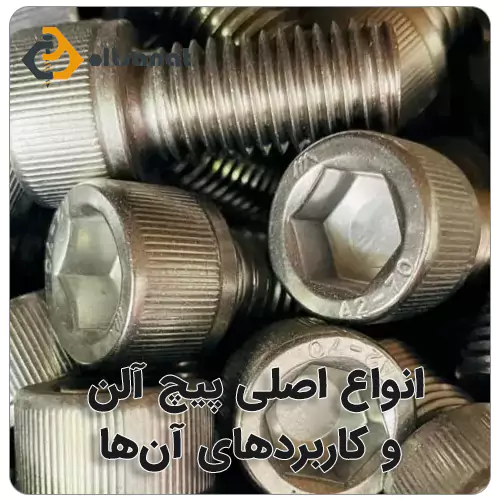

انواع اصلی پیچ آلن و کاربردهای آن‌ها

پیچ‌های آلن در اشکال و اندازه‌های متنوعی تولید می‌شوند که هر یک برای کاربردهای خاصی طراحی شده‌اند. شناخت این انواع به شما کمک می‌کند تا بهترین گزینه را برای نیازهای خود انتخاب کنید.

پیچ آلن سر استوانه ای (Socket Head Cap Screw)

این نوع پیچ، رایج‌ترین و شناخته‌شده‌ترین عضو خانواده پیچ‌های آلن است. دارای یک سر استوانه‌ای شکل با درایو شش‌گوش عمیق در مرکز آن است.

• استانداردها: DIN 912, ISO 4762
• کاربردها: این پیچ‌ها به‌طور گسترده در ماشین‌آلات صنعتی، خطوط تولید، خودروسازی، تجهیزات سنگین، قالب‌سازی، ابزارسازی و هرجایی که نیاز به اتصالات محکم و با دقت بالا وجود دارد، کاربرد دارند.

پیچ آلن سر خزینه (Countersunk/Flat Head Socket Screw)

پیچ آلن سر خزینه دارای یک سر مخروطی شکل است که پس از نصب، کاملاً هم‌سطح با سطح قطعه می‌شود و هیچ برآمدگی ایجاد نمی‌کند.

• استانداردها: DIN 7991, ISO 10642
• کاربردها: این پیچ‌ها در صنایعی که زیبایی ظاهری و عدم برآمدگی اهمیت دارد، مانند پنل‌های الکترونیکی، درب‌ها، مبلمان مدرن، لوازم خانگی، و هر سطحی که قرار است صاف و یکدست باشد، استفاده می‌شوند. زاویه مخروطی سر پیچ معمولاً 90 درجه است تا به‌راحتی در سوراخ‌های خزینه شده قرار گیرد.

پیچ آلن مغزی (Set Screw/Grub Screw)

پیچ آلن مغزی، که به آن پیچ بدون سر یا پیچ گراب نیز گفته می‌شود، یک پیچ کاملاً رزوه شده و بدون سر است.

• استانداردها: DIN 913 (نوک تخت), DIN 914 (نوک مخروطی), DIN 915 (نوک پین), DIN 916 (نوک پین گود)
• کاربردها: پیچ‌های مغزی به‌طور عمده برای فیکس کردن و ثابت نگه‌داشتن اجزایی مانند چرخ‌دنده‌ها، قرقره‌ها، یاتاقان‌ها و کوپلینگ‌ها بر روی شفت‌ها استفاده می‌شوند. آن‌ها با ایجاد فشار نقطه‌ای، از حرکت نسبی دو قطعه جلوگیری می‌کنند.

پیچ آلن سر قارچی (Button Head/Round Head Socket Screw)

این نوع پیچ آلن دارای سری گنبدی شکل و گرد با درایو شش‌گوش داخلی است. سر گرد و بدون لبه‌های تیز آن، علاوه بر زیبایی، خطر آسیب‌دیدگی را نیز کاهش می‌دهد.

• استانداردها: DIN 7380, ISO 7380
• کاربردها: پیچ‌های سر قارچی در صنایع مبلمان، لوازم خانگی، دوچرخه‌سازی، تجهیزات ورزشی، و هر مکانی که زیبایی و کاهش لبه‌های تیز و برآمده اهمیت دارد، کاربرد فراوان دارند.

پیچ آلن شولدر (Shoulder Screw/Stripper Bolt)

پیچ آلن شولدر، نوعی پیچ با طراحی خاص است که دارای یک بخش بدون رزوه (شولدر) با قطر دقیق و ثابت در زیر سر پیچ است و تنها انتهای آن رزوه شده است.

• استانداردها: ISO 7379, DIN 9841
• کاربردها: این پیچ‌ها به‌ویژه در صنعت ابزار و قالب‌سازی، به‌عنوان پین‌های راهنما در قالب‌های تزریق پلاستیک، ابزارهای برش، قطعات چرخشی، غلطک‌ها، و همچنین در ساخت مکانیزم‌هایی که نیاز به حرکت دقیق و محدود دارند، استفاده می‌شوند.

پیچ آلن میکرو (Micro Socket Screws)

پیچ‌های آلن میکرو، نسخه‌های بسیار کوچک‌تر انواع استاندارد پیچ آلن هستند که با ابعاد میلی‌متری و دقت ساخت بالا تولید می‌شوند.

• کاربردها: این پیچ‌ها در صنایع الکترونیک، ساعت‌سازی، ابزار دقیق، ساخت مدل‌ها، تجهیزات نوری، پزشکی، رباتیک‌های کوچک و هرجایی که نیاز به اتصالات مینیاتوری با استحکام مناسب است، به کار می‌روند. کوچکی ابعاد آن‌ها به مهندسان اجازه می‌دهد تا دستگاه‌هایی با ابعاد فشرده‌تر و وزن کمتر طراحی کنند.

جنس و پوشش‌دهی در پیچ‌های آلن

انتخاب جنس و پوشش‌دهی مناسب برای پیچ‌های آلن، تأثیر مستقیم بر عملکرد، دوام و مقاومت آن‌ها در برابر عوامل محیطی مختلف دارد.
انواع فولاد: متداول‌ترین ماده برای ساخت پیچ آلن، فولاد کربن است که در گریدهای مقاومتی مختلف تولید می‌شود. این گریدها با اعداد مشخص می‌شوند که نشان‌دهنده حداقل استحکام کششی و استحکام تسلیم آن‌هاست:

• گرید 8.8
• گرید 10.9
• گرید 12.9

علاوه بر فولاد کربن، فولاد ضد زنگ نیز برای تولید پیچ‌های آلن کاربرد گسترده‌ای دارد. پرکاربردترین انواع فولاد ضد زنگ شامل:

• استیل 304 (A2)
• استیل 316 (A4)

پوشش‌های سطحی (آبکاری): برای افزایش مقاومت به خوردگی، بهبود ظاهر و افزایش عمر مفید پیچ‌ها، از پوشش‌های مختلفی استفاده می‌شود:

• گالوانیزه سرد (Electro-Galvanized/Zinc Plating)
• گالوانیزه گرم (Hot-Dip Galvanized)
• داکرومات (Dacromet)
• زینک فلیک (Zinc Flake)
• فسفاته (Phosphate

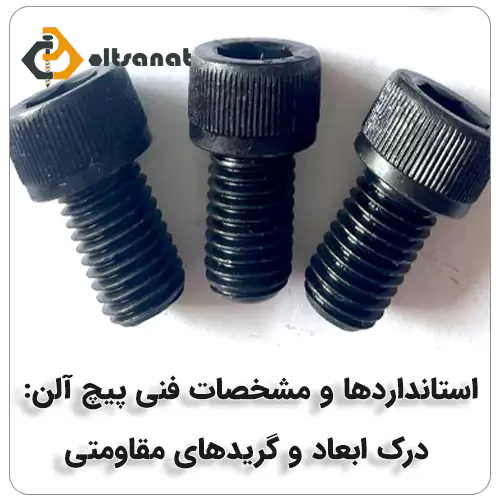

استانداردها و مشخصات فنی پیچ آلن: درک ابعاد و گریدهای مقاومتی

در دنیای مهندسی و تولید، استفاده از استانداردهای یکپارچه برای اتصال دهنده ها امری حیاتی است. این استانداردها ابعاد، تلرانس ها، مواد و خواص مکانیکی پیچ ها را تعیین می کنند و اطمینان حاصل می کنند که قطعات ساخته شده توسط تولیدکنندگان مختلف، قابل تعویض و سازگار با یکدیگر باشند. پیچ های آلن نیز از این قاعده مستثنی نیستند و توسط سازمان های استاندارد بین المللی مانند ISO (سازمان بین المللی استانداردسازی) و DIN (مؤسسه استانداردسازی آلمان) تعریف و مشخص می شوند. در این میان، توجه به انتخاب صحیح و خرید پیچ بر اساس این استانداردها می تواند تضمین کننده کیفیت و دوام اتصالات باشد.

درک مشخصات فنی پیچ آلن به شما کمک می‌کند تا نه تنها پیچ مناسب را انتخاب کنید، بلکه از عملکرد صحیح و ایمنی اتصال نیز اطمینان حاصل نمایید. هر پیچ آلن بر اساس چندین پارامتر کلیدی تعریف می‌شود:

1. قطر اسمی (Nominal Diameter – d): این مقدار به میلی‌متر بیان می‌شود و قطر خارجی رزوه پیچ را نشان می‌دهد. به‌عنوان مثال، M8 به معنای پیچی با قطر اسمی 8 میلی‌متر است.
2. گام رزوه (Pitch – P): فاصله بین دو قله رزوه متوالی است و بر حسب میلی‌متر بیان می‌شود. برای هر قطر اسمی، گام‌های استاندارد (گام درشت یا گام ریز) وجود دارد.
3. طول پیچ (Length – L): این طول می‌تواند از زیر سر پیچ (برای پیچ‌های سر استوانه‌ای و قارچی) یا از نوک تا نوک (برای پیچ‌های مغزی و سر خزینه) اندازه‌گیری شود. این معیار نیز بر حسب میلی‌متر است.
4. اندازه آچار (Socket Size – S): قطر یا اندازه کلید آلنی که برای نصب پیچ لازم است، مشخص می‌شود.
5. گرید مقاومتی (Property Class): این عدد نشان‌دهنده خواص مکانیکی پیچ، به‌ویژه استحکام کششی و تسلیم آن است، که پیش‌تر در بخش “جنس و پوشش‌دهی” به تفصیل بررسی شد (مثلاً 8.8، 10.9، 12.9).

به‌عنوان مثال، یک پیچ با مشخصات “M10 x 40 – 10.9 DIN 912” به معنای یک پیچ آلن سر استوانه‌ای (DIN 912) با قطر اسمی 10 میلی‌متر، طول 40 میلی‌متر و گرید مقاومتی 10.9 است. این اطلاعات برای مهندسان و طراحان بسیار حیاتی است تا بتوانند بارهای وارده بر اتصال را محاسبه کرده و از انتخاب پیچی که توانایی تحمل این بارها را دارد، اطمینان حاصل کنند.

کاربردهای صنعتی و عمومی پیچ آلن: فراتر از تصور شما

پیچ‌های آلن به دلیل طراحی هوشمندانه و مزایای بی‌شمارشان، در گستره وسیعی از صنایع و حتی کاربردهای روزمره جایگاه ویژه‌ای پیدا کرده‌اند. قابلیت نصب در فضاهای محدود، توانایی انتقال گشتاور بالا و ایجاد اتصالات مستحکم، آن‌ها را به انتخابی ایده‌آل برای بسیاری از نیازهای مهندسی و مونتاژ تبدیل کرده است.
در صنعت ماشین‌سازی و خطوط تولید، پیچ‌های آلن سر استوانه‌ای (DIN 912) برای مونتاژ قطعات موتور، گیربکس، پمپ‌ها و تجهیزات هیدرولیک و پنوماتیک به وفور استفاده می‌شوند. استحکام بالای این پیچ‌ها اطمینان از پایداری قطعات در برابر لرزش و بارهای سنگین را فراهم می‌کند.

راهنمای انتخاب و خرید پیچ آلن مناسب

انتخاب پیچ آلن مناسب برای یک پروژه، بیش از آنکه ساده به نظر برسد، نیازمند در نظر گرفتن عوامل متعددی است تا از عملکرد صحیح، دوام و ایمنی اتصال اطمینان حاصل شود. یک انتخاب نادرست می‌تواند منجر به خرابی قطعه، خطرات ایمنی و هزینه‌های اضافی شود. در ادامه به مهم‌ترین عوامل مؤثر در انتخاب پیچ آلن اشاره می‌کنیم:

1. نوع کاربرد و عملکرد مورد انتظار
2. شرایط محیطی
3. ملاحظات زیبایی‌شناختی
4. استانداردهای مورد نیاز
5. اندازه و ابعاد

اهمیت مشاوره با متخصصین

با توجه به تنوع و پیچیدگی‌های مربوط به انتخاب پیچ آلن، مشاوره با متخصصین و کارشناسان مجرب در زمینه پیچ و مهره امری ضروری است. مجموعه‌هایی مانند بولت صنعت با داشتن دانش فنی عمیق و تجربه گسترده در تأمین انواع پیچ‌های آلن، می‌توانند شما را در انتخاب دقیق‌ترین و مناسب‌ترین محصول برای پروژه‌تان یاری رسانند. آن‌ها می‌توانند با بررسی نیازهای خاص شما، بهترین جنس، گرید، پوشش و نوع پیچ آلن را پیشنهاد دهند تا از دوام و کارایی اتصال خود اطمینان کامل حاصل کنید.
نتیجه‌گیری
در این مقاله به بررسی جامع انواع پیچ آلن پرداختیم و دریافتیم که این اتصال‌دهنده‌های کوچک، با طراحی هوشمندانه درایو شش‌گوش داخلی و قابلیت نصب در فضاهای محدود، نقش بی‌بدیلی در صنایع مختلف ایفا می‌کنند. از پیچ‌های آلن سر استوانه‌ای که ستون فقرات اتصالات محکم در ماشین‌آلات صنعتی هستند تا پیچ‌های سر خزینه که ظاهری یکپارچه و زیبا به پنل‌ها می‌بخشند، هر نوع از این پیچ‌ها برای نیازهای خاصی طراحی شده‌اند. همچنین، با پیچ‌های مغزی که قطعات را بر روی شفت‌ها فیکس می‌کنند، پیچ‌های سر قارچی که ایمنی و زیبایی را توامان دارند، پیچ‌های شولدر که در قالب‌سازی به‌عنوان راهنما عمل می‌کنند، و پیچ‌های میکرو که در دنیای ظریف الکترونیک به کار می‌روند، آشنا شدیم.

سوالات متداول

آیا استحکام گرید 8.8 برای پیچ‌های آلن در همه کاربردها کافی است؟

خیر، استحکام گرید 8.8 برای پیچ‌های آلن برای کاربردهای عمومی و بارهای متوسط کاملاً کافی است، اما برای اتصالات حساس، پرفشار یا در معرض بارهای دینامیکی و ارتعاشات شدید، گریدهای بالاتر مانند 10.9 یا 12.9 توصیه می‌شود.

برای اتصالات در محیط‌های مرطوب یا شیمیایی، چه نوع پوشش‌دهی برای پیچ آلن توصیه می‌شود؟

برای محیط‌های مرطوب، فولاد ضد زنگ (استیل 304) گزینه مناسبی است. اما برای محیط‌های بسیار خورنده یا در معرض مواد شیمیایی تهاجمی (مانند آب شور دریا یا برخی اسیدها)، فولاد ضد زنگ 316 یا پیچ‌های با پوشش‌های مقاوم مانند داکرومات (Zinc Flake) که مقاومت شیمیایی بالایی دارند، اکیداً توصیه می‌شود.

آیا می‌توان پیچ‌های آلن با استانداردهای مختلف (مثلاً DIN و ISO) را به جای یکدیگر استفاده کرد؟

در بسیاری از موارد، استانداردهای DIN و ISO برای یک نوع پیچ خاص (مثلاً DIN 912 و ISO 4762 برای پیچ آلن سر استوانه‌ای) ابعاد و مشخصات بسیار مشابهی دارند و در عمل قابل تعویض هستند.

چگونه می‌توان از اصالت و کیفیت پیچ آلن خریداری شده اطمینان حاصل کرد؟

برای اطمینان از اصالت و کیفیت پیچ آلن، مهم است که از تامین‌کنندگان معتبر و شناخته‌شده خرید کنید. معمولاً تولیدکنندگان معتبر گواهی‌نامه‌های کیفیت محصول (Material Test Certificates – MTC) را برای محصولات خود ارائه می‌دهند که شامل اطلاعاتی در مورد جنس، گرید مقاومتی و استاندارد ساخت است. همچنین، توجه به بسته‌بندی، حک علامت تجاری و استاندارد بر روی سر پیچ می‌تواند نشانه‌هایی از اصالت باشد. مجموعه بولت صنعت به عنوان یک تامین‌کننده معتبر، کیفیت محصولات خود را تضمین می‌کند.

برای نصب پیچ‌های آلن بزرگ، آیا استفاده از آچارهای بادی (برقی) مناسب است؟

بله، برای نصب پیچ‌های آلن بزرگ، به‌ویژه در کاربردهای صنعتی که نیاز به گشتاور بالا و سرعت عمل است، استفاده از آچارهای بادی (پنوماتیک) یا برقی (شارژی/برقی) مناسب است.
