پیچ آلن چیست؟

پیچ آلن چیست؟ راهنمای جامع و کامل انواع، کاربردها، مزایا و انتخاب صحیح

پیچ آلن نوعی اتصال دهنده است که با حفره شش ضلعی داخلی در سر خود شناخته می شود و برای سفت کردن یا باز کردن آن از آچار آلن (آچار شش گوش) استفاده می گردد. این طراحی منحصر به فرد، امکان انتقال گشتاور بالا و نصب هم سطح را فراهم کرده و آن را به یکی از پرکاربردترین پیچ ها در صنایع مختلف تبدیل کرده است. برای تامین این قطعه پرمصرف، گزینه ی خرید پیچ آلن می تواند بهترین راهکار باشد تا در پروژه های مختلف، اتصال ایمن و بادوامی داشته باشید.

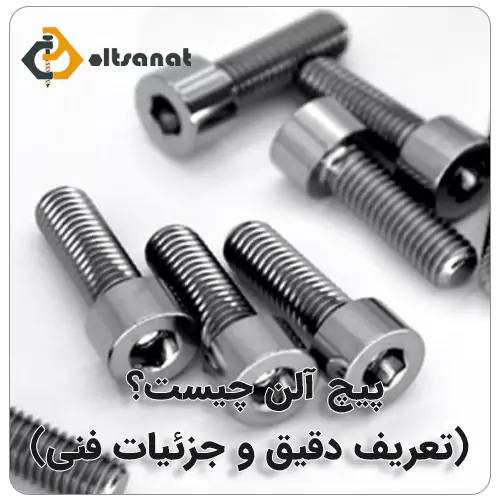

پیچ آلن چیست؟ (تعریف دقیق و جزئیات فنی)

پیچ آلن، که در اصطلاح فنی به آن “پیچ سوکت شش گوش” (Hex Socket Screw) نیز گفته می شود، یک اتصال دهنده مکانیکی است که ویژگی بارز آن، وجود یک حفره شش ضلعی (Hex Socket) در سر پیچ است. این حفره به گونه ای طراحی شده تا آچار آلن، که خود دارای مقطعی شش ضلعی است، به طور کامل در آن جای گرفته و نیروی چرخشی لازم برای سفت کردن یا باز کردن پیچ را منتقل کند. برای استفاده مطمئن و انتخاب درست در پروژه های صنعتی یا خانگی، گزینه ی خرید پیچ می تواند بهترین راهکار باشد.

اجزای تشکیل ‌دهنده پیچ آلن (کالبدشناسی یک اتصال‌دهنده)

هر پیچ آلن از چندین جزء اصلی تشکیل شده که هر کدام نقش حیاتی در عملکرد و استحکام اتصال ایفا می‌کنند. شناخت این اجزا به درک بهتر کاربردها و ویژگی‌های هر نوع پیچ آلن کمک می‌کند.

• سر پیچ (Head)
• بدنه یا ساقه (Shank/Body)
• رزوه (Thread)
• نوک پیچ (Point)

انواع پیچ آلن (شناخت جامع بر اساس شکل، کاربرد و استاندارد)

تنوع در طراحی پیچ های آلن به دلیل نیازهای گوناگون صنعتی و کاربردی است. هر نوع پیچ آلن با ویژگی های ظاهری و عملکردی خاص خود، برای مقصود معینی بهینه شده است. در ادامه به معرفی رایج ترین انواع پیچ آلن می پردازیم. همچنین مجموعه بولت صنعت با ارائه تنوع بالای این محصولات، امکان انتخاب دقیق و متناسب با نیاز شما را فراهم می کند.

پیچ آلن سر استوانه (Socket Head Cap Screw – SHCS)

• ویژگی‌ها: سر بزرگ و استوانه‌ای، حفره شش‌گوش داخلی، قابلیت انتقال نیروی زیاد.
• کاربردها: به طور گسترده در ساخت ماشین‌آلات صنعتی، قالب‌سازی، ابزار دقیق، اتصالات سازه‌ای، روباتیک و هر جایی که نیاز به یک اتصال محکم و با دوام باشد، استفاده می‌شود. در صنایع خودروسازی و هوافضا نیز به دلیل مقاومت بالا محبوبیت دارد.
• استانداردهای رایج: ISO 4762 (که جایگزین DIN 912 شده است).

پیچ آلن سر خزینه (Flat Head Socket Cap Screw – FHCS)

• ویژگی‌ها: سری مخروطی (خزینه‌ای)، قابلیت نصب هم‌سطح با سطح، ظاهر تمیز و بدون برجستگی.
• کاربردها: صنایع مبلمان، ساخت کابینت، پنل‌های الکترونیکی، ساخت و نصب درب و پنجره، و هر کاربردی که زیبایی بصری و عدم وجود برجستگی در سطح نهایی اهمیت دارد.
• استانداردهای رایج: ISO 10642 (جایگزین DIN 7991).

پیچ آلن سر دکمه‌ای/قارچی (Button Head Socket Cap Screw – BHCS)

• ویژگی‌ها: سری گرد و نیم‌دایره‌ای، حفره شش‌گوش داخلی، ظاهر زیبا و دکوراتیو.
• کاربردها: مورد استفاده در تولید مبلمان، لوازم خانگی، تجهیزات ورزشی، و کاربردهایی که علاوه بر استحکام اتصال، زیبایی بصری نیز مهم است. به دلیل سطح صاف سر، کمتر باعث گیر کردن لباس یا آسیب رساندن به پوست می‌شود.
• استانداردهای رایج: ISO 7380.

پیچ آلن مغزی/بدون سر (Set Screw – SS)

• ویژگی‌ها: بدون سر بیرون‌زده، حفره شش‌گوش داخلی، اشکال متنوع نوک (صاف، مخروطی، قلوه‌ای، پخ‌دار).
• کاربردها: تثبیت پولی‌ها، چرخ‌دنده‌ها، یاتاقان‌ها و سایر اجزا به شفت‌ها، تنظیم موقعیت مکانی قطعات، استفاده در ابزارهای دقیق و محفظه‌هایی که نیاز به اتصال پنهان دارند.
• انواع نوک:

o نوک صاف (Flat Point): برای سطوح تخت و جلوگیری از آسیب به شفت.
o نوک مخروطی (Cone Point): برای ایجاد فرورفتگی در قطعه و قفل شدن محکم‌تر.
o نوک قلوه‌ای (Dog Point): برای قرار گرفتن در سوراخ‌های از پیش حفر شده و تراز کردن قطعات.
o نوک پخ‌دار (Cup Point): رایج‌ترین نوع، برای ایجاد فرورفتگی جزئی و مقاومت بالا در برابر لغزش.

• استانداردهای رایج: DIN 913 (نوک صاف), DIN 914 (نوک مخروطی), DIN 915 (نوک قلوه‌ای), DIN 916 (نوک پخ‌دار).

پیچ آلن شولدر/شانه‌ای (Shoulder Screw)

• ویژگی‌ها: دارای شانه یا قسمت بدون رزوه با قطر دقیق، حفره شش‌گوش داخلی در سر.
• کاربردها: در ماشین‌کاری دقیق، به عنوان محورهای چرخشی (مثلاً در لولاها یا پین‌های نگهدارنده)، محفظه‌های بلبرینگ و بوش‌ها، و همچنین به عنوان تنظیم کننده فاصله بین دو قطعه.

جنس و گریدهای مقاومتی پیچ آلن (انتخابی هوشمندانه)

فولاد آلیاژی (Alloy Steel)

• گریدهای مقاومتی: مقاومت پیچ‌های فولاد آلیاژی با اعدادی مانند 8.8، 10.9 و 12.9 مشخص می‌شود. این اعداد نشان‌دهنده مقاومت کششی (اولین عدد) و مقاومت تسلیم (دومین عدد) پیچ هستند.

o گرید 8.8: مقاومت کششی 800 مگاپاسکال و مقاومت تسلیم 640 مگاپاسکال. مناسب برای کاربردهای عمومی و بارهای متوسط.
o گرید 10.9: مقاومت کششی 1000 مگاپاسکال و مقاومت تسلیم 900 مگاپاسکال. برای کاربردهای با بارهای سنگین‌تر و نیاز به استحکام بالا.
o گرید 12.9: مقاومت کششی 1200 مگاپاسکال و مقاومت تسلیم 1080 مگاپاسکال. بالاترین گرید مقاومتی رایج، مورد استفاده در کاربردهای فوق سنگین و حساس مانند ماشین‌آلات سنگین، خودرو و صنایع نظامی.

استنلس استیل (فولاد ضد زنگ – Stainless Steel)

• انواع رایج:
  o A2 (معادل 304)
  o A4 (معادل 316)

سایر جنس‌ها

• برنج
• تیتانیوم

اهمیت پوشش‌دهی و آبکاری

علاوه بر جنس پایه، پوشش‌دهی‌های سطحی نیز نقش مهمی در افزایش طول عمر و مقاومت پیچ آلن دارند. برخی از پوشش‌های رایج عبارتند از:

• گالوانیزه کردن (Zinc Plating)
• سخت‌کاری سطحی (Case Hardening)
• فسفاته کردن (Phosphate Coating)
• پوشش‌های خاص (مانند تفلون یا کروماته)

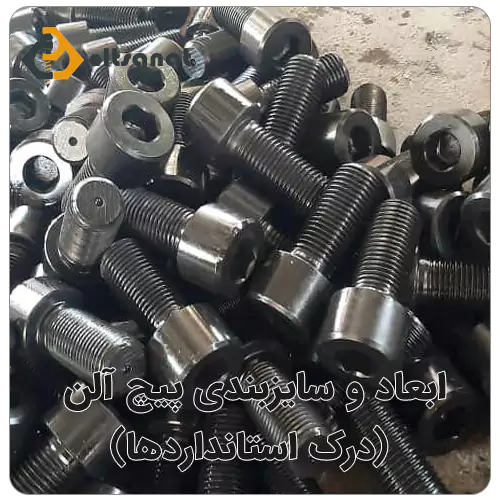

ابعاد و سایزبندی پیچ آلن (درک استانداردها)

سیستم متریک

سیستم اینچی (UNC, UNF)

نحوه اندازه‌گیری پیچ آلن

• قطر رزوه
• طول پیچ
• اندازه آچار آلن

جدول ابعاد رایج پیچ آلن سر استوانه (متریک) و سایز آچار آلن مربوطه
قطر رزوه اسمی (D) گام رزوه (P) سایز آچار آلن (میلی‌متر) قطر سر پیچ (Dc)
M3 0.5 2.5 5.5
M4 0.7 3 7
M5 0.8 4 8.5
M6 1.0 5 10
M8 1.25 6 13
M10 1.5 8 16
M12 1.75 10 18
M16 2.0 14 24
این جدول برای پیچ آلن سر استوانه (DIN 912 / ISO 4762) ارائه شده است.

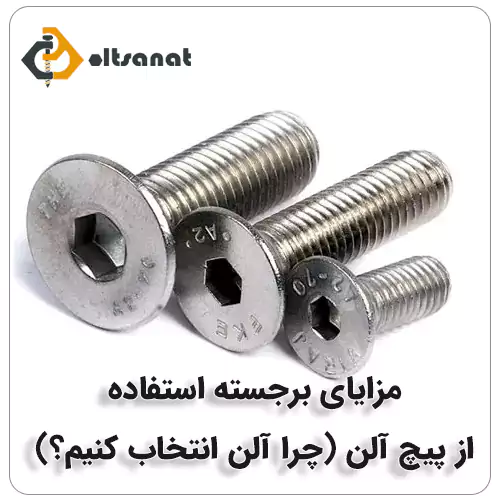

مزایای برجسته استفاده از پیچ آلن (چرا آلن انتخاب کنیم؟)

• طراحی فشرده و کارایی در فضای محدود
• امکان نصب هم‌سطح و زیبایی ظاهری
• مقاومت کششی و برشی بالا
• کاهش احتمال هرز شدن سر پیچ
• انتقال گشتاور بالا
• کاهش وزن و تعداد پیچ‌های مصرفی
• ایمنی بیشتر

معایب احتمالی و محدودیت‌های استفاده از پیچ آلن

• قیمت بالاتر
• نیاز به ابزار مخصوص
• احتمال تجمع آلودگی در حفره داخلی
• حساسیت به کیفیت ساخت
• محدودیت در برخی کاربردها

کاربردهای گسترده پیچ آلن در صنایع مختلف

• صنعت خودرو
• ماشین‌سازی و ابزار دقیق
• مبلمان و صنایع چوب
• الکترونیک و لوازم خانگی
• صنعت ساختمان
• دوچرخه‌سازی و موتورسیکلت‌سازی
• تجهیزات ورزشی و کمپینگ

تفاوت‌های کلیدی میان پیچ آلن و پیچ شش گوش (یک مقایسه عملی)

نحوه درگیری آچار

• پیچ آلن: دارای یک حفره شش‌ضلعی داخلی در سر خود است. آچار آلن (آچار شش‌گوش) به طور کامل وارد این حفره می‌شود و نیروی چرخشی را به شش وجه داخلی وارد می‌کند. این درگیری داخلی باعث می‌شود احتمال سر خوردن آچار یا هرز شدن سر پیچ بسیار کمتر باشد و گشتاور بالاتری قابل اعمال باشد.
• پیچ شش‌گوش: دارای یک سر شش‌ضلعی خارجی است. آچار رینگ یا آچار فرانسه از بیرون سر پیچ را درگیر می‌کند. درگیری خارجی ممکن است در برخی شرایط منجر به آسیب دیدن گوشه‌های سر پیچ در اثر اعمال نیروی بیش از حد یا استفاده از آچار نامناسب شود.

فضای مورد نیاز برای نصب

• پیچ آلن: به دلیل درگیری داخلی آچار، نیاز به فضای شعاعی بسیار کمتری در اطراف سر پیچ دارد. این ویژگی آن را برای استفاده در فضاهای تنگ و محدود، یا جایی که چندین پیچ در نزدیکی هم قرار دارند، ایده‌آل می‌سازد.
• پیچ شش‌گوش: برای چرخش آچار در اطراف سر پیچ، نیاز به فضای شعاعی بیشتری دارد. این محدودیت می‌تواند در طراحی‌هایی که فضا کم است، مشکل‌ساز باشد.

ظاهر نهایی

• پیچ آلن: بسیاری از انواع آن (به ویژه سر خزینه و مغزی) قابلیت نصب هم‌سطح یا پنهان را دارند، که به ایجاد یک سطح صاف، بدون برجستگی و زیبا کمک می‌کند. حتی پیچ سر استوانه نیز کمتر از پیچ شش‌گوش بیرون‌زدگی دارد.
• پیچ شش‌گوش: سر آن همیشه از سطح قطعه بیرون می‌زند و ایجاد یک برآمدگی می‌کند. این ظاهر ممکن است در کاربردهایی که زیبایی بصری یا ایمنی (عدم وجود برجستگی) مهم است، نامطلوب باشد.

مقاومت و استحکام

• پیچ آلن: معمولاً از فولاد آلیاژی با گرید بالا (مثلاً 10.9 یا 12.9) ساخته می‌شود. این مواد و عملیات حرارتی خاص، به پیچ آلن مقاومت کششی و برشی بسیار بالایی می‌بخشد. بنابراین، برای تحمل بارهای سنگین‌تر و شرایط پرتنش، معمولاً انتخاب بهتری است.
• پیچ شش‌گوش: در گریدهای مختلفی موجود است، اما در گریدهای مشابه، پیچ آلن به دلیل توزیع یکنواخت‌تر تنش در سر خود و جنس متداول‌تر، اغلب مقاومت بالاتری ارائه می‌دهد. با این حال، پیچ‌های شش‌گوش نیز در گریدهای بسیار بالا (مانند 8.8) برای کاربردهای سنگین تولید می‌شوند.

کاربردها

• پیچ آلن: به دلیل دقت، استحکام و طراحی فشرده، بیشتر در ماشین‌سازی دقیق، ابزارسازی، تجهیزات الکترونیکی، قطعات خودرو، مبلمان و هر جایی که فضای محدود و نیاز به گشتاور بالا وجود دارد، کاربرد دارد.
• پیچ شش‌گوش: به دلیل سهولت نصب با ابزارهای عمومی‌تر و قابلیت تحمل بارهای سنگین در سازه‌های بزرگ، بیشتر در صنایع ساختمانی، پل‌سازی، اتصالات سازه‌های فلزی، خطوط انتقال نیرو و کاربردهای عمومی صنعتی مورد استفاده قرار می‌گیرد.

قیمت و دسترسی به ابزار

• پیچ آلن: به طور کلی گران‌تر است و نیاز به آچار آلن مخصوص دارد.
• پیچ شش‌گوش: ارزان‌تر و با ابزارهای عمومی‌تر (آچار فرانسه، رینگ) قابل استفاده است.

نکات مهم در انتخاب، نصب و نگهداری پیچ آلن (افزایش طول عمر و ایمنی)

انتخاب صحیح پیچ

• تطابق با کاربرد
• ابعاد مناسب
• کیفیت محصول
• نوع رزوه

نکات مهم در نصب

• آماده‌سازی سوراخ
• استفاده از آچار آلن مناسب
• اعمال گشتاور صحیح
• روان‌کاری
• نکات ایمنی

نگهداری پیچ‌ها

• محافظت در برابر رطوبت و خوردگی
• تمیز نگه داشتن حفره‌ها
• بازرسی دوره‌ای

نتیجه‌گیری
پیچ آلن، با طراحی منحصربه‌فرد و کارآمد خود، نقشی بی‌بدیل در صنایع گوناگون ایفا می‌کند و به عنوان یکی از حیاتی‌ترین اتصال‌دهنده‌ها در دنیای مدرن شناخته می‌شود. قابلیت انتقال گشتاور بالا، امکان نصب هم‌سطح، مقاومت مکانیکی برتر و کارایی در فضاهای محدود، تنها بخشی از مزایای این پیچ همه‌کاره است. از ماشین‌سازی و خودروسازی گرفته تا مبلمان و الکترونیک، پیچ آلن راهکاری مطمئن و دقیق برای ایجاد اتصالات مستحکم و پایدار ارائه می‌دهد.

سوالات متداول
آیا پیچ آلن را می‌توان در محیط‌های با دمای بسیار بالا یا پایین استفاده کرد؟

بله، امکان استفاده از پیچ آلن در محیط‌های با دمای خاص وجود دارد، اما بستگی به جنس پیچ دارد. پیچ‌های فولاد آلیاژی برای دماهای بالا و پایین محدودیت‌هایی دارند و ممکن است در دماهای بسیار بالا خواص مکانیکی خود را از دست بدهند یا در دماهای بسیار پایین شکننده شوند. برای دماهای بسیار بالا (مانند موتورهای جت یا کوره‌ها) از آلیاژهای مقاوم در برابر حرارت (نیکل، تیتانیوم) و برای دماهای بسیار پایین (مانند کاربردهای برودتی) از فولادهای ضد زنگ خاص یا آلیاژهای کرایوژنیک استفاده می‌شود.

چگونه می‌توان سایز مناسب آچار آلن را برای یک پیچ مشخص پیدا کرد؟

سایز آچار آلن مستقیماً با ابعاد حفره شش‌ضلعی در سر پیچ مطابقت دارد. در سیستم متریک، سایز آچار بر حسب میلی‌متر مشخص می‌شود و معمولاً روی آچار حک شده است (مثلاً 2.5mm, 3mm, 4mm). برای پیدا کردن سایز مناسب، باید آچاری را امتحان کنید که بدون لقی و کاملاً در حفره جای بگیرد. می‌توانید از جدول ابعاد استاندارد پیچ آلن (مانند جدولی که در این مقاله ارائه شد) نیز کمک بگیرید که سایز آچار متناسب با قطر رزوه پیچ را مشخص می‌کند.

آیا پوشش‌های خاصی برای پیچ‌های آلن وجود دارد که مقاومت آن‌ها را افزایش دهد؟

بله، پوشش‌های متعددی برای افزایش مقاومت پیچ‌های آلن در برابر خوردگی، سایش یا اصطکاک وجود دارد. رایج‌ترین آن‌ها شامل گالوانیزه کردن (آبکاری روی) برای مقاومت در برابر زنگ‌زدگی، فسفاته کردن برای مقاومت محدود در برابر خوردگی و بهبود چسبندگی رنگ، و پوشش‌های کروماته برای افزایش مقاومت روی. همچنین، برای کاربردهای خاص، پوشش‌های پلیمریک (مانند تفلون) برای کاهش اصطکاک یا مقاومت شیمیایی، و سخت‌کاری سطحی برای افزایش مقاومت به سایش به کار می‌روند.

چه تفاوتی بین پیچ آلن و پیچ ستاره‌ای (تورکس) وجود دارد؟

تفاوت اصلی در شکل حفره داخلی سر پیچ و در نتیجه نوع آچار مورد نیاز است. پیچ آلن دارای حفره شش‌ضلعی (Hex Socket) است و از آچار آلن (Hex Key) استفاده می‌کند. در مقابل، پیچ ستاره‌ای یا تورکس (Torx/Star Drive) دارای حفره‌ای شش‌پر ستاره‌ای شکل است و از آچار تورکس مخصوص خود استفاده می‌کند. طراحی تورکس، سطح تماس بیشتری را فراهم می‌آورد و پتانسیل سر خوردن آچار را حتی از پیچ آلن نیز کمتر می‌کند، که این ویژگی در کاربردهای نیازمند گشتاور بسیار بالا و کنترل دقیق نیروی اعمالی، مزیت محسوب می‌شود.
