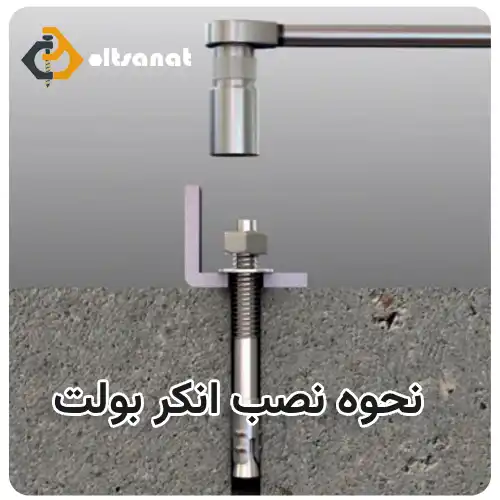

نحوه نصب انکر بولت

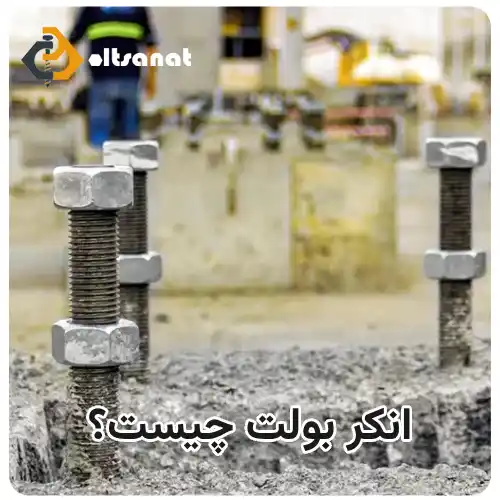

انکر بولت چیست؟

انکر بولت یکی از تجهیزات بسیار کاربردی است که جهت ایجاد اتصالات در صنایع مختلف از جمله صنعت ساختمان سازی، خودروسازی، پزشکی و ….. مورد استفاده قرار می‌گیرد. نحوه نصب انکر بولت با توجه به نوع آن متفاوت است و بسیاری از افراد تخصصی در آن ندارند. از این رو در این مطلب با آموزش نصب انکر بولت با شما عزیزان همراه هستیم.

پیش از پرداختن به نحوه نصب انکر بولت لازم است ابتدا به صورت مختصر با این قطعه آشنا شوید. در واقع انکر بولت نوعی قطعه فلزی و سخت است که از آن برای اتصال دو جسم مانند سنگ، بتن، مصالح ساختمانی و دیگر اجسامی که نمی‌توانند بدون اتصال به یکدیگر وصل شوند استفاده می‌شود. انکر بولت‌ها به دو دسته شیمیایی و مکانیکی تقسیم‌بندی می‌شوند که بر اساس نوعی که دارند در صنایع مختلفی مورد استفاده واقع می‌شوند.

یکی از مهم‌ترین کاربردهای انکر بولت در صنعت ساختمان سازی و برای قرار دادن صفحه‌های فلزی و فولادی روی بتن است. علاوه بر صنعت ساختمان‌سازی این قطعه کاربرد بسیار مهمی در صنعت خودروسازی جهت نصب قطعات مختلف خودرو و نصب آن روی بدنه دارد.

نصب انکر بولت شیمیایی

با توجه به اینکه نصب انکر بولت در انواع مختلف آن با هم متفاوت است توصیه می‌شود اگر در مراحل کاشت انکر بولت تخصصی ندارید حتماً این کار را به یک فرد متخصص بسپارید یا راهنمای نحوه نصب انکر بولت و انواع آن را مطالعه کنید. جهت کاشت انکر بولت شیمیایی از نوعی چسب شیمیایی به نام رزین استفاده می‌شود. این نوع چسب اتصالات بسیار محکمی را ایجاد می‌کند که می‌تواند وزن‌های بالا را نیز تحمل کند.

لازم به ذکر است که در این روش هیچ محدودیتی برای قطر و عمق کاشت انکر بولت وجود ندارد. به عبارت بهتر جهت افزایش استحکام و تحمل بار وزن بیشتر می‌توانید عمق و قطر حفره را افزایش دهید. نصب انکر بولت شیمیایی با مزایای بسیار زیادی همراه است که از جمله آن می‌توان به امکان استفاده در انواع سازه‌ها مانند انکر بولت سقفی و امکان استفاده در فاصله‌های نزدیک و کم از لبه اشاره کرد.

اگر بخواهیم نحوه نصب انکر بولت شیمیایی را به‌صورت کلی شرح دهیم باید بگوییم که چسب رزین باید به داخل حفره ایجادشده تزریق شود. جهت افزایش استحکام و چسبندگی حفره باید به‌طور کامل از وجود ذرات خارجی و هوا تخلیه شود. مراحل نصب انکر بولت شیمیایی به‌صورت زیر است:

مرحله اول: ایجاد حفره

در مرحله اول برای کاشت انکر بولت باید حفره‌ای متناسب با قطر انکر بولت ایجاد کنید. جهت افزایش استحکام بیشتر باید از انکر بولت‌هایی با قطر بزرگ‌تر استفاده کنید و به ازای آن عمق حفره را نیز بیشتر کنید. جهت ایجاد حفره می‌توانید از ابزاری مانند مته یا دریل‌های برقی استفاده کنید. یکی از مزایای بکارگیری انکر بولت شیمیایی امکان تغییر عمق حفره جهت استحکام بیشتر است.

مرحله دوم: پاکسازی حفره از ذرات خارجی

همان‌گونه که مختصراً گفته شد برای اینکه اثر چسبندگی رزین بیشتر باشد باید داخل حفره از وجود ذرات خارجی پاک شود. به این ترتیب در این مرحله باید داخل حفره را از گردوخاک و اجسام خارجی کاملاً پاک کنید. به این منظور از دستگاه مکش استفاده کنید و کف حفره را نیز با ابزار دیگری مانند جارو یا فرچه کاملاً پاک و صاف کنید. این مرحله یکی از مهم‌ترین مراحل نحوه نصب انکر بولت شیمیایی است و عدم پاکسازی صحیح می‌تواند منجر به کاهش مقاومت و باربری شود.

مرحله سوم: تزریق چسب به داخل حفره

در این مرحله چسب شیمیایی رزین باید به اندازه دوسوم از حجم حفره تزریق شود. جهت تزریق چسب نازل را تا انتهای حفره هدایت کنید و از انتها شروع به ریختن چسب کنید. این کار مانع از ایجاد حباب و هواگرفتگی چسب شده و مقاومت را بالاتر می‌برد.

مرحله چهارم: قرارگیری انکر بولت در حفره

پس از ریختن چسب، انکر بولت را در حفره جایگذاری کنید. دقت داشته باشید که پس از قرارگیری انکر بولت در حفره بلافاصله قابل استفاده نخواهد بود و شما باید به مدت یک تا دو روز به چسب اجازه خشک شدن کامل دهید. پیش از قرار دادن انکر بولت در حفره تاریخ انقضا و شرایط نگهداری آن را به‌خوبی مورد بررسی قرار دهید.

نصب انکر بولت مکانیکی

با توجه به اینکه نحوه نصب انکر بولت شیمیایی و مکانیکی با هم متفاوت است، برای کاشت انکر بولت مکانیکی نیز باید تخصص کافی در این زمینه داشته باشید. این نوع انکر بولت‌ها جهت نصب نیازی به چسب ندارند و به جای آن باید از نوعی مهارکننده مکانیکی به نام رول بولت استفاده شود. رول بولت‌ها نیز در انواع مختلفی شامل ضربه‌ای، دراپ، لگ شید و حتی انکر بولت HKD وجود دارند که نحوه نصب انکر بولت HKD بسته به نوع اتصال موردنظر شما دارد. متصل شدن این نوع انکر بولت‌ها معمولاً از طریق نیروی انبساطی و اصطکاکی رول بولت انجام می‌شود. مزیت این نوع انکر بولت‌ها نسبت به انکر بولت‌های شیمیایی این است که امکان استفاده از آن بلافاصله پس از کاشت انکر بولت وجود دارد. در حالی که در انکر بولت‌های شیمیایی باید ۲۴ تا ۴۸ ساعت به چسب اجازه خشک شدن دهید. مراحل کاشت انکر بولت و اجرای انکر بولت‌های مکانیکی به‌صورت زیر است:

مرحله اول: ایجاد حفره و سوراخ در بتن

در وهله اول باید سوراخ یا حفره‌ای متناسب با قطر و عمق کاشت انکر بولت روی بتن یا سایر مصالح ساختمانی ایجاد کنیم. جهت ایجاد این حفره می‌توانید از ابزارهای مخصوص و دقیق مانند مته‌های الماسی استفاده کنید.

مرحله دوم: پاکسازی حفره از ذرات خارجی

در این مرحله نیز حفره ایجادشده باید از ذرات خاک و سایر ذرات خارجی پاکسازی شود‌. جهت انجام این کار می‌توانید از دستگاه‌های مکش قوی استفاده کنید.

مرحله سوم: نصب انکر بولت داخل حفره

در این مرحله انکر بولت باید داخل حفره نصب شود. برای انجام این کار انکر بولت را تا خط مشخص‌شده روی آن به‌وسیله چکش داخل سوراخ هدایت کنید، به‌گونه‌ای که نگهدارنده آن با مهره و واشر تماس داشته باشد. جهت نحوه نصب انکر بولت HKD یا انواع ضربه‌ای باید با چکشی که سایز مناسب داشته باشد به‌آرامی ضرباتی به پین وارد شود تا با انکر بولت هم‌سطح شود. نصب این نوع انکر بولت‌ها به نسبت انکر بولت‌های شیمیایی نیاز به دقت بیشتری دارد‌. توجه داشته باشید که عدم استفاده از مته و چکش استاندارد می‌تواند با ایجاد فرورفتگی کمتر یا بیشتر از حد استاندارد شود و مقاومت را کاهش دهد. در پایان کار با استفاده از آچار، مهره‌ها را کاملاً سفت کنید به‌گونه‌ای که سر مخروطی‌شکل انکر بولت مکانیکی بیرون از حفره دیده شود.

تفاوت نحوه نصب انکر بولت‌های مکانیکی و شیمیایی

انکر بولت‌ها به دو نوع مکانیکی و شیمیایی تقسیم می‌شوند و نحوه نصب انکر بولت در هر کدام متفاوت است. در ادامه تفاوت‌های نحوه نصب انکر بولت این دو نوع توضیح داده شده و سپس یک جدول مقایسه‌ای ارائه می‌شود.

نحوه نصب انکر بولت مکانیکی

• انتخاب محل نصب: محل نصب روی بتن یا مصالح پایه (مانند سنگ یا آجر) مشخص می‌شود.
• سوراخ‌کاری: با استفاده از مته و دریل (معمولاً با قطر مشخص‌شده توسط سازنده انکر)، سوراخی با عمق و قطر مناسب در مصالح پایه ایجاد می‌شود.
• تمیز کردن سوراخ: سوراخ با استفاده از برس یا پمپ هوا تمیز می‌شود تا گردوغبار و ذرات از بین بروند.
• نصب انکر: انکر مکانیکی (مانند انکرهای گوه‌ای، انبساطی یا ضربه‌ای مانند انکر بولت HKD) در سوراخ قرار داده می‌شود.
  • برای انکرهای انبساطی، با چرخاندن مهره یا پیچ، انکر در دیواره سوراخ منبسط شده و به بتن گیر می‌کند.
  • برای انکرهای ضربه‌ای، با ضربه زدن به پین، انکر در جای خود محکم می‌شود.
• کنترل گشتاور: با استفاده از آچار ترکمتر، گشتاور مشخصی (طبق دستورالعمل سازنده) اعمال می‌شود تا انکر به‌طور کامل محکم شود.
• اتصال قطعه: قطعه موردنظر (مانند صفحه فلزی یا سازه مانند انکر بولت سقفی) به انکر متصل می‌شود.

نحوه نصب انکر بولت شیمیایی

• انتخاب محل نصب: محل نصب روی بتن یا مصالح پایه تعیین می‌شود.
• سوراخ‌کاری: سوراخی با قطر و عمق مشخص (معمولاً بزرگ‌تر از انکر مکانیکی) با مته ایجاد می‌شود.
• تمیز کردن سوراخ: سوراخ با برس و پمپ هوا یا جاروبرقی به‌طور کامل تمیز می‌شود تا عاری از گردوغبار و ذرات باشد. این مرحله بسیار مهم است، زیرا تمیزی سوراخ روی چسبندگی رزین تأثیر زیادی دارد.
• تزریق رزین شیمیایی: رزین شیمیایی (معمولاً اپوکسی یا پلی‌استر) با استفاده از گان تزریق به داخل سوراخ تزریق می‌شود. رزین باید به‌گونه‌ای تزریق شود که سوراخ به‌طور کامل پر شود.
• نصب انکر: میله رزوه‌دار (راد) یا انکر به‌سرعت در سوراخ قرار داده شده و به‌آرامی چرخانده می‌شود تا رزین به‌طور یکنواخت اطراف آن پخش شود.
• زمان گیرش: باید منتظر ماند تا رزین طبق زمان مشخص‌شده توسط سازنده (بسته به دما و نوع رزین) سخت شود. این زمان ممکن است از چند دقیقه تا چند ساعت طول بکشد.
• اتصال قطعه: پس از گیرش کامل رزین، قطعه موردنظر به انکر متصل می‌شود.

تفاوت‌های کلیدی

• مکانیزم اتصال: انکر مکانیکی از نیروی اصطکاک و انبساط برای اتصال به بتن استفاده می‌کند، در حالی که انکر شیمیایی از چسبندگی رزین به بتن و انکر بهره می‌برد.
• زمان نصب: انکر مکانیکی سریع‌تر نصب می‌شود، اما انکر شیمیایی نیاز به زمان گیرش رزین دارد.
• ظرفیت باربری: انکرهای شیمیایی معمولاً ظرفیت باربری بالاتری دارند و برای بارهای دینامیکی مناسب‌ترند.
• تمیزی سوراخ: تمیزی سوراخ در انکر شیمیایی بسیار حیاتی‌تر است.
• کاربرد: انکرهای مکانیکی برای پروژه‌های ساده‌تر و انکرهای شیمیایی برای شرایط پیچیده‌تر (مانند بتن ترک‌دار یا بارهای سنگین مانند انکر بولت سقفی) مناسب‌اند.

جدول مقایسه‌ای نحوه نصب انکر بولت مکانیکی و شیمیایی

معیار	انکر بولت مکانیکی	انکر بولت شیمیایی
مکانیزم اتصال	اصطکاک و انبساط در بتن	چسبندگی رزین شیمیایی به بتن و انکر
ابزار مورد نیاز	دریل، مته، برس، پمپ هوا، آچار ترکمتر	دریل، مته، برس، پمپ هوا، گان تزریق رزین
تمیزی سوراخ	نیاز به تمیزی متوسط (گرد و غبار کم)	نیاز به تمیزی بسیار بالا (عاری از هرگونه ذرات)
زمان نصب	سریع (چند دقیقه)	طولانی‌تر (نیاز به زمان گیرش رزین، از چند دقیقه تا چند ساعت)
عمق و قطر سوراخ	معمولاً کوچکتر	معمولاً بزرگتر
ظرفیت باربری	مناسب برای بارهای استاتیکی و سبک‌تر	بالاتر، مناسب برای بارهای دینامیکی و سنگین
کاربرد	پروژه‌های ساده، بتن سالم	بتن ترک‌دار، بارهای سنگین، شرایط خاص (مانند محیط‌های مرطوب یا خورنده)
هزینه	معمولاً ارزان‌تر	گران‌تر به دلیل هزینه رزین و تجهیزات
نیاز به مهارت	نیاز به مهارت متوسط	نیاز به مهارت بالاتر به دلیل حساسیت در تزریق رزین و تمیزی سوراخ

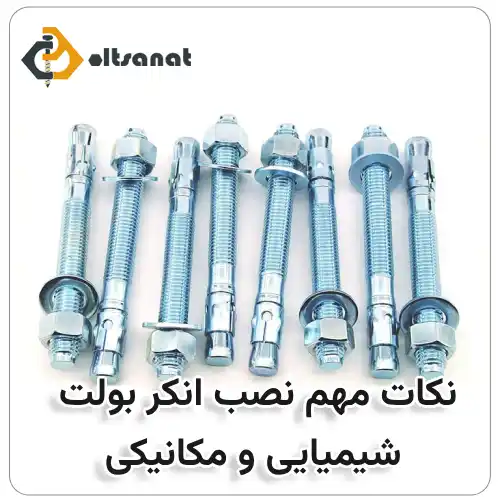

نکات مهم نصب انکر بولت شیمیایی و مکانیکی

در این مطلب راهنمای نحوه نصب انکر بولت شیمیایی و مکانیکی به‌صورت مختصر در اختیار شما قرار داده شد. با این حال جهت کاشت انکر بولت دقیق و استاندارد این قطعات بهتر است هنگام اجرای این مراحل نکاتی را در نظر داشته باشید.

یکی از مهم‌ترین نکات در نحوه نصب انکر بولت شیمیایی و مکانیکی توجه به تناسب عمق و قطر حفره ایجادشده است. البته لازم به ذکر است که در انکر بولت‌های شیمیایی امکان افزایش عمق و قطر حفره جهت استحکام بیشتر وجود دارد. با این حال بهتر است هنگام ایجاد حفره حتماً عمق و قطر حفره متناسب با نوع انکر بولت باشد.

در نحوه نصب انکر بولت شیمیایی و مکانیکی باید حفره را از وجود ذرات خارجی و گردوغبار به‌طور کامل پاک کنید. این موضوع به‌ویژه در کاشت انکر بولت شیمیایی بسیار حائز اهمیت است، چراکه چسب ریخته‌شده در کف حفره باید حتی خالی از هوا نیز باشد. اگر هوا یا ذرات گردوغبار داخل چسب باشد باعث کاهش مقاومت و باربری خواهد شد.

یکی دیگر از نکات مهم که در نحوه نصب انکر بولت شیمیایی و مکانیکی باید به آن توجه کنید زمان بهره‌برداری از انکر بولت پس از نصب است. در انکر بولت‌های شیمیایی باید یک تا دو روز پس از اتمام مراحل نصب به چسب اجازه خشک شدن دهید. به عبارت بهتر شما بلافاصله پس از کاشت انکر بولت شیمیایی مجاز به استفاده از آن نیستید‌. در حالی که پس از نحوه نصب انکر بولت مکانیکی بلافاصله می‌توانید از آن استفاده کنید.

توجه کنید که در هنگام نحوه نصب انکر بولت مکانیکی نیازی به سفت کردن پیچ نیست، بلکه باید با استفاده از چکشی هم‌سایز با انکر به انتهای پین ضرباتی را وارد کنید تا با انکر بولت هم‌سطح شود.

عمق و قطر حفره باید متناسب با انکر بولت باشد. با این حال بهتر است که هنگام کاشت انکر بولت مکانیکی، قطر حفره را چند میلی‌متر بیشتر در نظر بگیرید، چراکه در هر صورت ممکن است گردوخاک به اندازه چند میلی‌متر کف حفره بماند و با در نظر گرفتن این چند میلی‌متر، عمق کاشت رعایت خواهد شد.

انواع فشار وارد شده بر انکر بولت

به‌طور کلی انکر بولت‌ها پس از کاشت انکر بولت دو نوع بار استاتیکی و دینامیکی را تحمل خواهند کرد. همان‌طور که از نامشان پیداست بارهای استاتیکی یا ایستا همان بارهایی هستند که به‌صورت ثابت روی انکر بولت وارد می‌شوند و انکر بولت باید مدام آن را تحمل کند. از جمله بارهای استاتیکی می‌توان به بار ناشی از مصالح و تجهیزات سازه مانند انکر بولت سقفی اشاره کرد.

در حالی که بارهای دینامیکی بارهایی هستند که در طول زمان تغییر می‌کنند‌. این نوع بارها شامل بارهای ناشی از زمین‌لرزه، شوک و خستگی است. این بارها می‌توانند تأثیرات شدیدی روی انکر بولت داشته باشند و مقاومت آن را تحت‌تأثیر قرار دهند. بارهای ناشی از شوک زمانی رخ می‌دهد که حادثه‌ای مانند انفجار یا امثال آن رخ دهد که باعث تخریب کلی یا جزئی سازه می‌شود. اگر انکر بولت مقاومت بالایی داشته باشد در این مواقع درصد خرابی و خسارت کمتر خواهد بود. به‌طور کلی انکر بولت‌ها می‌توانند فشارهایی به اندازه ۱۰ تا ۱۵۰۰ بار را تحمل کنند، که این میزان تحمل به نوع انکر بولت، نحوه نصب انکر بولت و رعایت نکات استاندارد نصب بستگی دارد.

سوالات متداول

1. تفاوت اصلی بین انکر بولت شیمیایی و مکانیکی چیست؟
تفاوت اصلی این دو نوع انکر بولت در روش نصب و نحوه عملکرد آن‌هاست. انکر بولت شیمیایی با استفاده از چسب رزین نصب می‌شود و نیاز به زمان برای خشک شدن دارد، در حالی که انکر بولت مکانیکی با استفاده از رول بولت و نیروی مکانیکی نصب شده و بلافاصله پس از نصب قابل استفاده است.

2. چگونه می‌توان از استحکام نصب انکر بولت شیمیایی اطمینان حاصل کرد؟
برای افزایش استحکام انکر بولت شیمیایی باید عمق و قطر حفره به درستی انتخاب شود، داخل حفره کاملاً از گرد و غبار و ذرات خارجی پاک شود و چسب رزین به صورت صحیح تزریق شود. همچنین رعایت زمان خشک شدن چسب (24 تا 48 ساعت) الزامی است.

3. آیا می‌توان بلافاصله پس از نصب انکر بولت از آن استفاده کرد؟
اگر از انکر بولت مکانیکی استفاده شود، بلافاصله پس از نصب قابل بهره‌برداری است. اما در انکر بولت‌های شیمیایی باید 1 تا 2 روز به چسب فرصت دهید تا به طور کامل خشک و سفت شود، سپس می‌توان از آن استفاده کرد.

سخن پایانی

انکر بولت یکی از مهم‌ترین تجهیزات کاربردی است که جهت کاشت انکر بولت و ایجاد اتصالات مختلف در صنایع متفاوت به کار گرفته می‌شود. عمده کاربرد این قطعه در صنعت ساختمان‌سازی و خودروسازی است. انکر بولت در واقع نوعی قطعه فلزی است که باعث ایجاد اتصال بین دو سازه می‌شود. این قطعه دارای انواع شیمیایی و مکانیکی است که نحوه نصب انکر بولت متفاوتی دارند. در نحوه نصب انکر بولت شیمیایی از نوعی چسب استفاده می‌شود و پس از کاشت انکر بولت بلافاصله قابل استفاده نخواهد بود. در حالی که در انکر بولت‌های مکانیکی از نوعی مهارکننده مکانیکی به نام رول بولت استفاده می‌شود.

علاوه بر رعایت نکات ایمنی در نحوه نصب انکر بولت باید به کیفیت و تاریخ انقضای آن پیش از کاشت انکر بولت توجه شود. یکی از معتبرترین مراکز تولید و عرضه‌کننده انواع پیچ و مهره استیل، فولادی و دیگر قطعات ساختمان‌سازی، فروشگاه اینترنتی بولت صنعت است. شما می‌توانید انواع انکر بولت و رول بولت‌های باکیفیت تضمینی، از جمله انکر بولت سقفی، را از این فروشگاه با قیمت مناسب به‌صورت آنلاین خریداری کنید. جهت دریافت اطلاعات بیشتر می‌توانید از طریق شماره‌تماس‌های موجود در سایت با مشاورین ما در ارتباط باشید.
