بهترین روش تشخیص شماره پیچ و مهره: راهنمای جامع و کاربردی از ابزار تا استانداردها

تشخیص دقیق شماره، سایز و مشخصات اصلی پیچ و مهره، سنگ بنای هر اتصال مطمئن و بادوام است. انتخاب صحیح اتصالات، نه تنها دوام سازه‌ها و عملکرد بهینه تجهیزات را تضمین می‌کند، بلکه از بروز حوادث ناگوار و هزینه‌های گزاف ناشی از خطا نیز جلوگیری به عمل می‌آورد. در این میان، آشنایی با روش‌های اصولی و همچنین انتخاب مطمئن‌ترین منابع برای خرید پیچنقش مهمی در کیفیت و ایمنی پروژه دارد. این راهنمای جامع به شما کمک می‌کند تا با بهره‌گیری از ابزارهای مناسب و دانش کافی، بهترین روش تشخیص شماره پیچ و مهره را بشناسید و از خطاهای رایج در پروژه‌های صنعتی، فنی یا حتی خانگی خود دوری کنید.

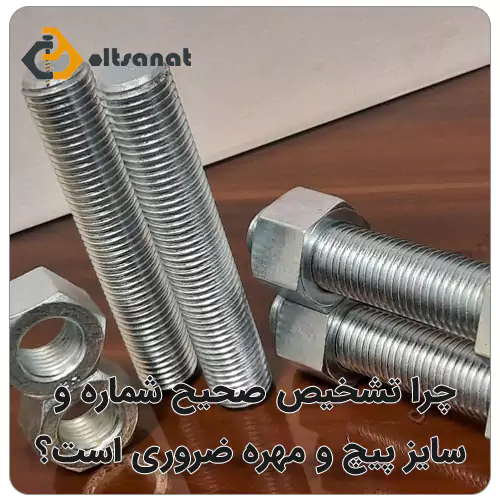

چرا تشخیص صحیح شماره و سایز پیچ و مهره ضروری است؟

در دنیای مهندسی و ساخت‌وساز، جایی که دقت حرف اول را می‌زند، هر جزء، هرچند کوچک، نقشی حیاتی ایفا می‌کند. پیچ و مهره‌ها، به عنوان عناصر کلیدی در ایجاد اتصالات، از این قاعده مستثنی نیستند. انتخاب نادرست آن‌ها می‌تواند زنجیره‌ای از مشکلات را به دنبال داشته باشد که گاهی جبران‌ناپذیرند. از شل شدن یک اتصال ساده تا گسیختگی فاجعه‌بار یک سازه بزرگ، همگی می‌توانند پیامد تشخیص نادرست سایز و گرید پیچ و مهره باشند. به همین دلیل، مجموعه‌هایی مانند بولت صنعت با ارائه محصولات استاندارد و باکیفیت، نقش مهمی در اطمینان از سلامت و دوام سازه‌ها ایفا می‌کنند.

• ایمنی و پایداری سازه
• عملکرد بهینه تجهیزات
• کاهش هزینه‌ها و ضایعات
• تطابق با الزامات فنی و استانداردها

سیستم‌های اندازه‌گیری رایج و نحوه نمایش آن‌ها

دو سیستم اصلی برای اندازه‌گیری و شماره‌گذاری پیچ و مهره در جهان وجود دارد: سیستم متریک و سیستم اینچی.

سیستم متریک (Metric)

سیستم متریک که بر پایه واحد میلی‌متر است، رایج‌ترین سیستم در بیشتر نقاط جهان به شمار می‌رود. مشخصات پیچ‌های متریک معمولاً با حرف “M” آغاز می‌شوند و پس از آن اعداد خاصی قرار می‌گیرند:

• نشانگر “M”
• قطر اسمی (Nominal Diameter)
• گام رزوه (Pitch)
• طول پیچ (Length)

سیستم اینچی (Imperial/Standard)

سیستم اینچی، که بیشتر در ایالات متحده و برخی کشورهای دیگر کاربرد دارد، از واحد اینچ برای اندازه‌گیری استفاده می‌کند. مشخصات پیچ‌های اینچی به شرح زیر است:

• قطر اسمی (Nominal Diameter)
• تعداد رزوه در اینچ (Threads Per Inch – TPI)
• نوع رزوه
• طول پیچ (Length)

تفاوت کلیدی گام رزوه (Pitch) و تعداد رزوه در اینچ (TPI)

گام رزوه (Pitch) در سیستم متریک، فاصله خطی بین دو دنده مجاور را نشان می‌دهد و هرچه این عدد کوچکتر باشد، دنده‌ها ریزتر هستند. در حالی که تعداد رزوه در اینچ (TPI) در سیستم اینچی، تعداد دنده‌ها را در یک اینچ از طول پیچ بیان می‌کند و هرچه این عدد بزرگتر باشد، دنده‌ها ریزتر هستند. این دو مفهوم متقابل‌اند و به شناسایی دقیق نوع رزوه کمک می‌کنند.
برای درک بهتر تفاوت‌های این دو سیستم، جدول زیر مقایسه‌ای از ویژگی‌های اصلی هر یک را ارائه می‌دهد:

ویژگی	سیستم متریک (Metric)	سیستم اینچی (Imperial)
واحد اندازه‌گیری	میلی‌متر (mm)	اینچ (inch)
نشانگر قطر	M + عدد (مثال: M8)	کسری (مثال: 1/4″) یا شماره سری (#10)
مشخصه رزوه	گام رزوه (Pitch) بر حسب میلی‌متر	تعداد رزوه در اینچ (TPI)
انواع رزوه	گام استاندارد، ریز، درشت	UNC (درشت)، UNF (ریز)، UNEF (فوق ریز)
نحوه نمایش	M[قطر]x[گام] (مثال: M8x1.25)	[قطر] – [TPI] [نوع رزوه] (مثال: 1/4″-20 UNC)

ابزارهای ضروری برای تشخیص دقیق سایز پیچ و مهره

کالیپر (ورنیه یا خط‌کش کشویی)

کالیپر یک ابزار اندازه‌گیری چندمنظوره و بسیار کاربردی است که در اشکال مختلف آنالوگ (دستی)، دیجیتال و ساعتی موجود است. این ابزار برای اندازه‌گیری دقیق ابعاد خارجی، داخلی، طول، عمق و ضخامت قطعات مورد استفاده قرار می‌گیرد.

کاربردها:

• قطر خارجی پیچ (ساق پیچ)
• قطر داخلی مهره
• طول پیچ
• عمق سوراخ

نحوه اندازه‌گیری: فک‌های کالیپر را به دقت روی قسمتی که می‌خواهید اندازه‌گیری کنید (مثلاً قطر خارجی پیچ) قرار دهید و سپس عدد نمایش داده شده را بخوانید. در کالیپرهای دیجیتال این کار بسیار ساده‌تر است و در آنالوگ نیاز به کمی مهارت بیشتر در خواندن ورنیه دارد.

میکرومتر

میکرومتر ابزاری با دقت فوق‌العاده بالا است که برای اندازه‌گیری ابعاد بسیار کوچک و حساس به کار می‌رود. این ابزار به دلیل دقت بی‌نظیرش (تا ۰.۰۰۱ میلی‌متر یا ۰.۰۰۰۱ اینچ) برای اندازه‌گیری قطر پیچ‌های مینیاتوری یا مواردی که نیاز به تلرانس بسیار کم دارند، ایده‌آل است.

• کاربرد: اندازه‌گیری دقیق قطر پیچ، به خصوص در کاربردهای حساس که کالیپر دقت کافی را ندارد.
• تفاوت با کالیپر: میکرومتر دقت بالاتری دارد اما محدوده اندازه‌گیری آن معمولاً کمتر است.

گیج رزوه/گام (Thread Pitch Gauge)

این ابزار حیاتی برای شناسایی دقیق گام رزوه (در سیستم متریک) یا تعداد رزوه در اینچ (در سیستم اینچی) به کار می‌رود. گیج رزوه شامل مجموعه‌ای از تیغه‌های فلزی با دندانه‌های مختلف است که هر یک نشان‌دهنده گام یا TPI خاصی هستند.

• کاربرد: برای تشخیص گام رزوه یا TPI پیچ با تطبیق تیغه‌های گیج با دندانه‌های پیچ.
• نحوه استفاده: تیغه‌های مختلف گیج را به نوبت روی رزوه‌های پیچ قرار دهید تا تیغه‌ای که کاملاً با دندانه‌های پیچ منطبق می‌شود را پیدا کنید. عددی که روی آن تیغه حک

شده است، گام رزوه یا TPI پیچ مورد نظر شماست.

خواندن علائم و نشانه‌های حک شده روی پیچ و مهره

بسیاری از پیچ و مهره‌ها، به‌ویژه نمونه‌های صنعتی و باکیفیت، دارای علائم و نشانه‌هایی هستند که روی سر پیچ، بدنه یا لبه مهره حک می‌شوند. این علائم گنجینه‌ای از اطلاعات هستند که به شما در تشخیص دقیق مشخصات آن‌ها کمک می‌کنند. در کنار شناخت این نشانه‌ها، انتخاب منبع مطمئن برای خرید مهره نیز اهمیت زیادی دارد تا از اصالت و کیفیت محصول اطمینان حاصل کنید.

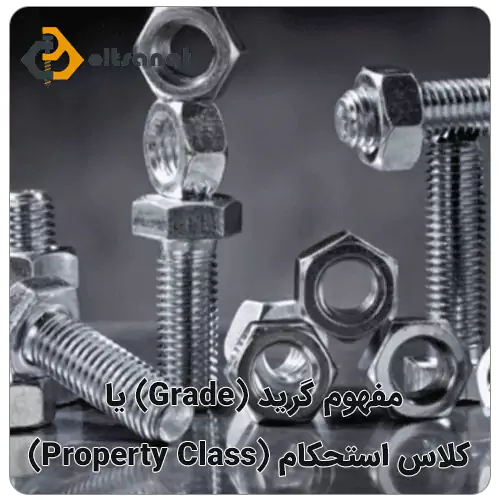

مفهوم گرید (Grade) یا کلاس استحکام (Property Class)

گرید یا کلاس استحکام، یکی از مهم‌ترین اطلاعاتی است که روی پیچ و مهره‌ها حک می‌شود. این عدد نشان‌دهنده مقاومت مکانیکی پیچ در برابر نیروهای کششی، برشی و خستگی است و ظرفیت تحمل بار آن را مشخص می‌کند. درک این علائم برای انتخاب پیچ مناسب با کاربرد مورد نظر و اطمینان از ایمنی سازه حیاتی است. این بخش به وضوح به موضوع “شماره‌گذاری” و “گریدهای استحکام” که در محتوای رقبا برجسته بود، می‌پردازد و آن را در چارچوب تشخیص جامع قرار می‌دهد.
در سیستم متریک:
اعداد حک شده مانند 8.8، 10.9، 12.9 معرف کلاس استحکام هستند. این اعداد از دو بخش تشکیل شده‌اند:

• عدد اول (قبل از نقطه)
• عدد دوم (بعد از نقطه)

بنابراین، پیچ 8.8 دارای استحکام کششی نهایی 800 مگاپاسکال و حد تسلیم 640 مگاپاسکال است. هرچه این اعداد بالاتر باشند، پیچ قوی‌تر و مقاوم‌تر است.

در سیستم اینچی:
در سیستم اینچی، کلاس استحکام معمولاً با خطوط برجسته روی سر پیچ مشخص می‌شود. به عنوان مثال:

• بدون خط یا خطوط کمتر
• 3 خط
• 6 خط

علامت‌های تولیدکننده و کد مواد

علاوه بر گرید استحکام، ممکن است علامت‌هایی که نشان‌دهنده تولیدکننده پیچ هستند یا کدهای مربوط به جنس مواد (مانند A2 برای فولاد ضد زنگ 304 یا A4 برای فولاد ضد زنگ 316) نیز روی پیچ حک شده باشند. این اطلاعات برای ردیابی منبع و اطمینان از کیفیت مواد مورد استفاده بسیار مهم هستند.

آشنایی با استانداردهای جهانی پیچ و مهره و کاربرد آن‌ها

استانداردها، زبان مشترک صنعتگران در سراسر جهان هستند. آن‌ها تضمین می‌کنند که قطعات تولید شده در نقاط مختلف دنیا، با یکدیگر سازگار و قابل تعویض باشند و سطح مشخصی از کیفیت و ایمنی را ارائه دهند. آشنایی با استانداردهای جهانی پیچ و مهره، گامی اساسی در انتخاب صحیح و جلوگیری از ناسازگاری‌ها است.

استاندارد ISO (سازمان بین‌المللی استانداردسازی)

استاندارد ISO، گسترده‌ترین و رایج‌ترین استاندارد برای پیچ و مهره‌های متریک در سطح جهانی است. این سازمان مجموعه‌ای از استانداردهای جامع را برای محصولات مختلف صنعتی، از جمله اتصالات، تدوین می‌کند. استانداردهای ISO برای پیچ و مهره، مواردی همچون ابعاد (قطر، طول، گام رزوه)، تلرانس‌ها، مواد (انواع فولاد، فولاد ضد زنگ، برنج و غیره)، و تست‌های مکانیکی و عملکردی را پوشش می‌دهند. رعایت استانداردهای ISO تضمین می‌کند که پیچ و مهره‌های شما با اکثر تجهیزات و سازه‌های متریک در سراسر جهان سازگار باشند.

استاندارد DIN (موسسه استاندارد آلمان)

استانداردهای DIN، که توسط موسسه استاندارد آلمان تدوین شده‌اند، به دلیل دقت بالا و جزئیات فنی دقیق شناخته شده‌اند. اگرچه بسیاری از استانداردهای DIN در سال‌های اخیر با استانداردهای ISO همگام شده‌اند، اما همچنان در بسیاری از صنایع اروپایی و بین‌المللی (به خصوص در مواردی که DIN تاریخچه طولانی‌تری دارد) مورد استفاده قرار می‌گیرند.

استانداردهای ANSI/ASME (استانداردهای ملی آمریکا/انجمن مهندسان مکانیک آمریکا)

این استانداردها عمدتاً برای پیچ و مهره‌های اینچی (مانند UNC و UNF) در آمریکای شمالی مورد استفاده قرار می‌گیرند. استاندارد ملی آمریکا (ANSI) ابعاد و تلرانس‌ها را مشخص می‌کند، در حالی که استاندارد انجمن مهندسان مکانیک آمریکا (ASME) بیشتر بر خواص مکانیکی و آزمون‌های مربوط به مواد تأکید دارد.

استانداردهای JIS (استاندارد صنعتی ژاپن)

استانداردهای JIS نیز مجموعه‌ای از استانداردهای صنعتی هستند که در ژاپن تدوین شده و در صنایع این کشور و برخی مناطق آسیا کاربرد دارند. این استانداردها نیز مانند DIN، جزئیات دقیقی را برای ابعاد، مواد و عملکرد پیچ و مهره‌ها ارائه می‌دهند.

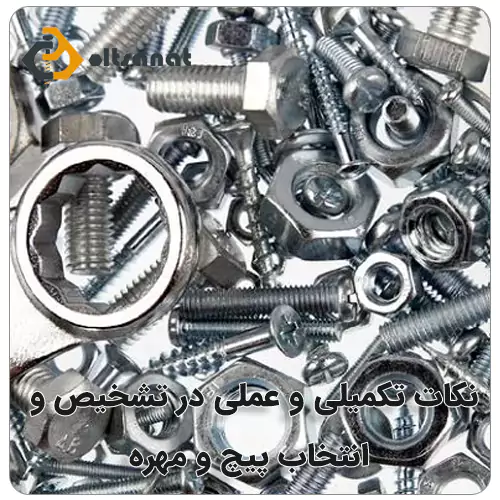

نکات تکمیلی و عملی در تشخیص و انتخاب پیچ و مهره

پس از آشنایی با ابزارها و استانداردهای لازم، نوبت به نکات عملی می‌رسد که می‌تواند فرآیند تشخیص و انتخاب پیچ و مهره را برای شما به مراتب دقیق‌تر و کارآمدتر کند.
تمیز کردن کامل
قبل از هرگونه اندازه‌گیری، حتماً پیچ و مهره را از هرگونه آلودگی، زنگ‌زدگی، رنگ، گریس، یا ذرات خارجی پاک کنید. وجود این مواد می‌تواند منجر به اندازه‌گیری‌های نادرست و خطا در تشخیص سایز شود. از برس سیمی یا پاک‌کننده‌های مناسب برای تمیز کردن رزوه‌ها استفاده کنید.
بررسی آسیب‌دیدگی
پیچ و مهره‌های زنگ‌زده، خم شده، فرسوده، یا دارای رزوه‌های آسیب‌دیده، حتی اگر سایز درستی داشته باشند، ممکن است در اندازه‌گیری‌ها خطا ایجاد کنند یا در عمل نتوانند وظیفه خود را به درستی انجام دهند. همیشه قبل از اندازه‌گیری، از سلامت فیزیکی پیچ و مهره اطمینان حاصل کنید. رزوه‌های آسیب‌دیده با گیج رزوه به درستی منطبق نمی‌شوند و قطر آن‌ها ممکن است تغییر کرده باشد.
تست انطباق (Fit Test)
یکی از بهترین و عملی‌ترین روش‌ها برای اطمینان از صحت تشخیص، انجام “تست انطباق” است. به این معنی که پیچ و مهره مورد نظر را با یکدیگر یا با سوراخ رزوه شده‌ای که قرار است در آن استفاده شود، امتحان کنید. اگر پیچ به راحتی و بدون نیاز به نیروی بیش از حد در مهره یا سوراخ پیچید و لق هم نبود، نشانه خوبی از تطابق صحیح سایز و گام رزوه است. این تست باید قبل از استفاده نهایی و در صورت امکان در شرایط نزدیک به کاربرد اصلی انجام شود.

نتیجه‌گیری
تشخیص شماره، سایز و مشخصات فنی پیچ و مهره، فرآیندی است که به دقت، دانش و ابزارهای مناسب نیاز دارد. همان‌طور که در این راهنمای جامع بررسی شد، انتخاب صحیح این قطعات کوچک اما حیاتی، پایه و اساس ایمنی، کارایی و دوام هر سازه یا دستگاهی است. با به‌کارگیری ابزارهایی نظیر کالیپر، میکرومتر، گیج رزوه و با تکیه بر شناخت کامل سیستم‌های اندازه‌گیری متریک و اینچی، و همچنین درک علائم و استانداردهای جهانی، می‌توانید با اطمینان خاطر بیشتری بهترین انتخاب را داشته باشید.

سوالات متداول
چگونه می‌توان از تطابق کامل پیچ و مهره‌ای که در دست دارم با استانداردهای بین‌المللی اطمینان حاصل کرد؟

برای اطمینان از تطابق کامل، ابتدا باید علائم حک شده روی سر پیچ یا لبه مهره را بررسی کنید. این علائم معمولاً نشان‌دهنده گرید استحکام و گاهی تولیدکننده یا استاندارد خاصی (مانند ISO یا ASTM) هستند. سپس با استفاده از ابزارهای دقیق مانند کالیپر و گیج رزوه، قطر اسمی، گام رزوه (یا TPI) و طول را اندازه‌گیری کنید. در نهایت، با مراجعه به جداول استاندارد مربوطه و مقایسه اندازه‌های به دست آمده با مشخصات درج شده در استاندارد، می‌توانید از انطباق آن اطمینان حاصل کنید.

آیا برای تشخیص پیچ و مهره‌های کوچک و مینیاتوری روش‌های خاصی وجود دارد که دقت بالاتری را تضمین کند؟

بله، برای پیچ و مهره‌های کوچک و مینیاتوری که ابعاد بسیار ظریفی دارند، استفاده از میکرومتر به جای کالیپر توصیه می‌شود، زیرا میکرومتر دقت اندازه‌گیری بسیار بالاتری (تا ۰.۰۰۱ میلی‌متر) را ارائه می‌دهد.

چه عواملی باعث می‌شوند دقت اندازه‌گیری پیچ و مهره با ابزارهای دستی کاهش یابد و چگونه می‌توان از آن‌ها جلوگیری کرد؟

عوامل متعددی می‌توانند دقت اندازه‌گیری با ابزارهای دستی را کاهش دهند. از جمله این عوامل می‌توان به کثیف بودن پیچ و مهره (وجود زنگ‌زدگی، گریس، رنگ)، آسیب‌دیدگی رزوه‌ها یا بدنه پیچ (خم شدگی، فرسودگی)، عدم مهارت کافی اپراتور در استفاده از ابزار، کالیبره نبودن ابزار اندازه‌گیری و تفاوت دمایی قابل توجه اشاره کرد.

در صورت عدم وجود هیچ‌گونه علامت یا حکاکی قابل خواندن روی پیچ و مهره، چگونه می‌توان سایز و گرید آن‌ها را به طور دقیق تشخیص داد؟

در چنین مواردی، تشخیص گرید استحکام بسیار دشوار و گاهی ناممکن است، زیرا تنها راه مطمئن برای تعیین گرید، بررسی علائم حک شده یا انجام تست‌های مخرب (مانند تست کشش) است. اما برای تشخیص سایز، می‌توانید از ابزارهای اندازه‌گیری فیزیکی استفاده کنید.

آیا تفاوت دما و رطوبت محیط می‌تواند بر اندازه‌گیری دقیق ابعاد پیچ و مهره، به خصوص در مقیاس‌های بسیار دقیق، تأثیرگذار باشد؟

بله، تفاوت دما و رطوبت محیط می‌تواند بر اندازه‌گیری‌های دقیق، به خصوص در مقیاس‌های بسیار حساس، تأثیرگذار باشد. مواد فلزی دارای ضریب انبساط حرارتی هستند، به این معنی که با تغییر دما، ابعاد آن‌ها کمی تغییر می‌کند. برای اندازه‌گیری‌های فوق دقیق در آزمایشگاه‌ها، دمای محیط معمولاً کنترل می‌شود تا در یک محدوده استاندارد (معمولاً 20 درجه سانتی‌گراد) باقی بماند.
